車の天井に配線を通す、簡単なやり方。内張りもパネルも外さないので楽ちん。しかも見た目にもキレイ。ここでは「パワーバックドアオープンキット」の取り付け方法として解説しているが、リアからフロントに配線を通すときに、汎用的に役に立つ。

•

  「パワーバックドアオープンキットの取り付け方法」の続きです。

  ●レポーター：イルミちゃん

•

  前回は、天井の内張りを少しだけ外して、キットの配線をカプラーオンでつなぎました。

  ●アドバイザー：DENKUL 岡本研究員

バックドア付近の天井


•

  あとは、本体から出ている2本の線（黄色と黒）を、グローブボックス裏まで取り回します。

  黄色い線	バックドアスイッチ線につなぐ（グローブボックス裏）
  黒い線	ボディアース

•

  黒い線は、ボディアースできればどこでもいいのですが、モデル車のアルファードの例でいうと、黄色といっしょにグローブボックス裏まで運んでしまうほうがラクです。

✔ グローブボックス裏までいけば、良いアースポイントがある。

（1本運ぶのも2本運ぶのも、手間は変わらない）

•

  ……ということは、天井裏に配線を通していきますよね。そこが問題。

•

  そうなんですが、内張りやパネルを外したりしなくても、配線を前まで運べるイイ方法があるんです。

•

  空中配線ってことですか？

•

  ム。
  そんなことするわけないじゃないですかッ！

•

  ……ですよね。

•

  隙間に配線を差し込んでいくんですよ。

•

  ほほう。

•

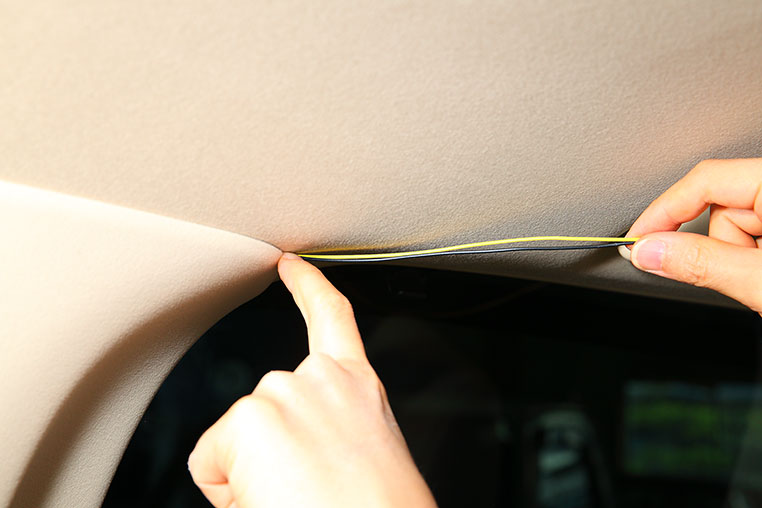

  こんな風に、ピラーと天井内張りに配線を押し込んでいきます（↓）

グイグイ


•

  指だけで押し込んでも、配線を隠すことはできますが……



グイ！

•

  先の細くなっている内張りはがしを使うと、もっと奥に押し込むことができます。

•

  樹脂タイプの内張りはがしを用意しましょう。

グイグイ


•

  ピラーを無事に通過。窓の上の、天井内張りのところまで来ました。

•

  この先もいっしょです。まずは、指先で配線を押し込んで……


•

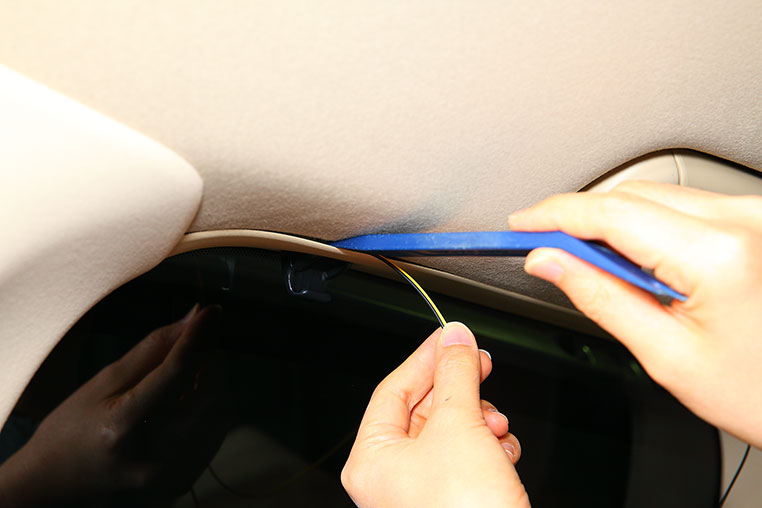

  内張りはがしで、さらに奥に押し込みます。

グイグイ


•

  天井内張りやピラーパネルを外したりしなくても、通せるんですね〜。

•

  ハイ。
  そのまま助手席側のAピラーまで来られます。


•

  Aピラーのところは、ウェザーストリッパーをめくって内部に押し込んでいるだけです。


•

  なにもバラさずに、天井を渡って助手席ピラー根元まで配線が来た〜♫

•

  この方法だと、外すのはグローブボックスだけです。

•

  へ〜！

•

  次はグローブボックスの外し方です（※モデル車は30系後期アルファード）

•

  グローブボックスを開けると、左側にダンパーがあります（↓）

コレがダンパー


•

  アルファードの場合は、単純に外方向に動かすだけで外れます。


•

  あとはグローブボックスの両サイドに出っ張りがあって、それで箱が引っかかる仕組みになっているので、内側方向に押さえ込みながら……（↓）


•

  手前に引っぱると取れます。

グローブボックスを外したら、ピラー側からグローブボックス裏に配線が通せます



•

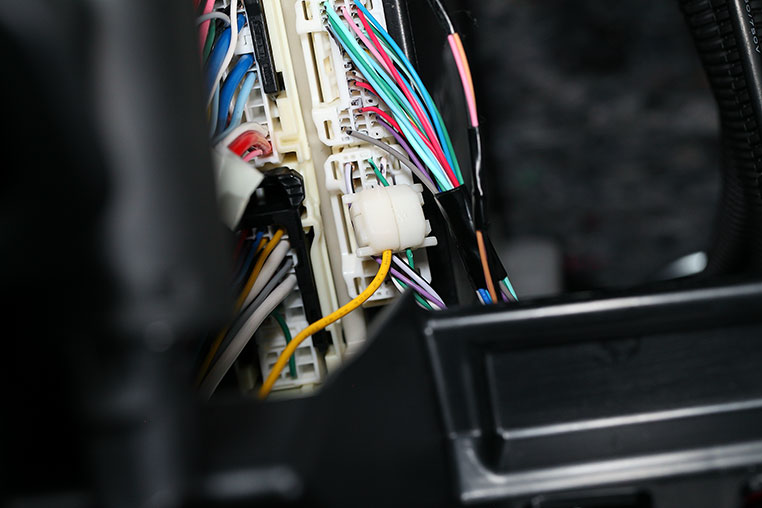

  黄色い線は、パワーバックドアスイッチ線につなぎます。



✔ 車種別キットなので、車種ごとのパワーバックドアスイッチ線の配線位置が、取説に書いてある。

•

  あとは黒い線。
  ボディアースだけですね。

•

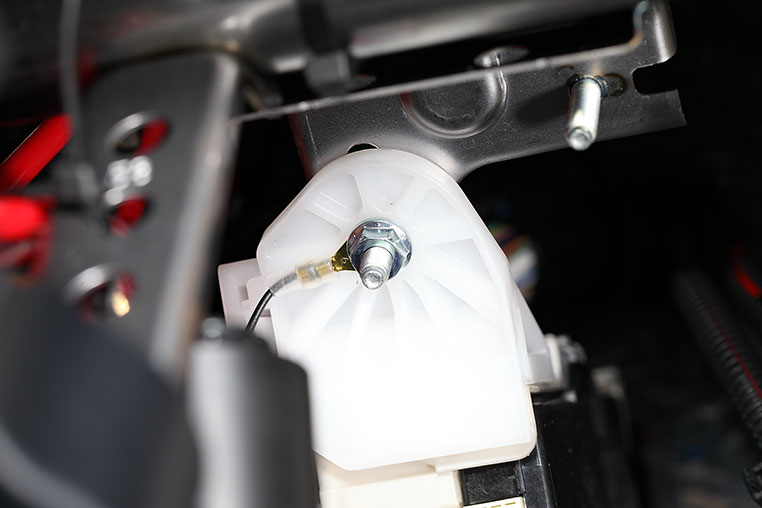

  ボディアースは、グローブボックス裏の上のほうにあるネジをゆるめて、共締めすればOKです。


•

  ちなみにボディアースするポイントも、説明書で車種ごとに指定されているので、どこに付けようかと迷うことはありません。

•

  これで、外側からワンタッチでバックドアの電動オープンが可能なりました〜。
