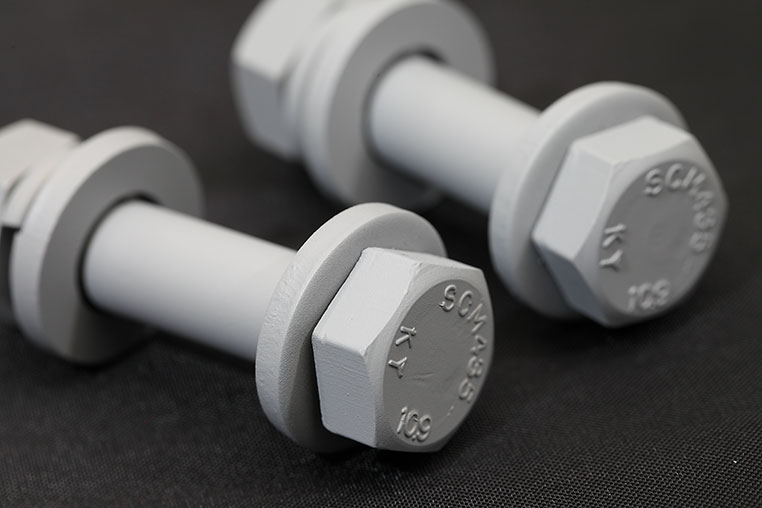

キャンバーボルトとは、ショックとナックルアームを固定しているボルト2本のうち、1本を細いボルトに交換することで意図的にガタを作り、ナックルアームを寝かせてキャンバー角を付けるアイテム。「上下どちらのボルトを交換すべきか？」「2本ともキャンバーボルトに交換してはいけないのはナゼか？」など、取り付けに関しての重要なポイントをJ-LINEに教わった。

•

  今日はキャンバーボルトの取り付け方について、J-LINEに教わります。

  ●レポーター：イルミちゃん

•

  キャンバーボルトの取り付けに関しては、決まってよく質問されるポイントが2つあります。

  ●アドバイザー：J-LINE 氏家研究員

•

  ほほう。
  それってなんですか？

•

  多いのが、上下どちらのボルトと交換するんですか？ という質問。

•

  う〜ん。
  私にはなんのコトだかさっぱり分かりませんが。上下ってなんの話？

•

  まずはおさらいから、いきましょう。キャンバーボルトとは、ショックとナックルアームを固定している2本のボルトのうちの1本を、純正より細いボルトに交換するという発想のものです。

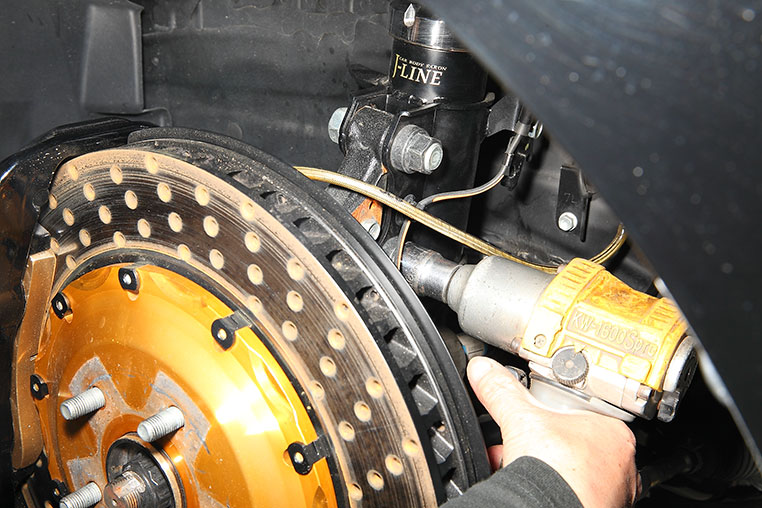

ショックとナックルアームの固定ボルトを交換


•

  ボルトを交換するだけ？

•

  そうです。このボルトが純正より細くなることで、遊びというか、ガタができます。

•

  確かにボルトが細くなったらガタが出ますね。……大丈夫かしら。

•

  そのガタを利用して、ナックルアームの角度を寝かせ、その状態でボルトを締め込んで固定するんです。

•

  ナックルアームの角度が寝るということは……え〜っと、

•

  ナックルアームは前輪の支柱になっているアーム。なのでナックルを寝かせればハブも倒れて、キャンバー角が付きます。

•

  へぇ〜。
  そういう仕組みなんですね。

•

  そうなんです。で、前置きが長くなりましたが、このショックとナックルアームを固定しているボルトは2本あるのです。

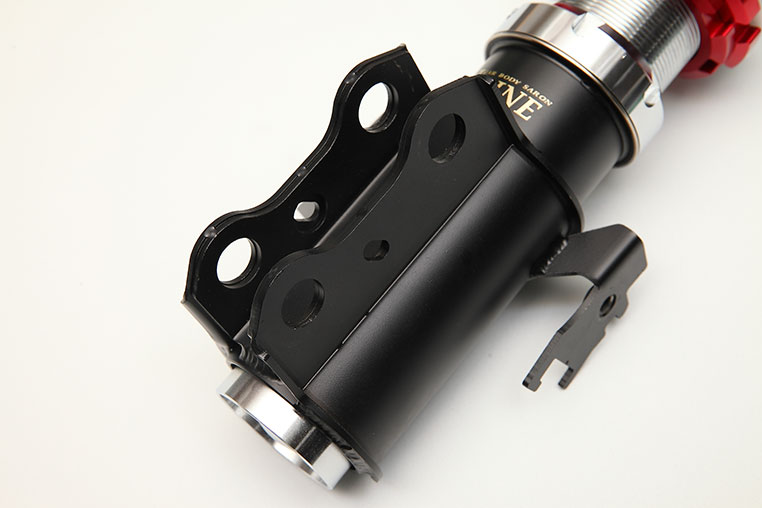

ショック下部はボルト2本で固定されている


•

  あ、そういえばショック下部のブラケットには2つ穴があります。

•

  そこで皆さん、どっちのボルトを交換するべきか、と悩むわけですね。

•

  どっちを交換すればいいんですか？

•

  J-LINEのキャンバーボルトは、下側のボルトを交換してください、と説明書にも書いています。

•

  ん？ なんで下側なんですか？

•

  上側のボルトを交換するということは、ナックルアーム上側を内側に入れる、という動きになります。

•

  上側が内側に入れば、キャンバー角が付きそうな気がしますけど？

•

  そう。それでもキャンバー角は付きますよ。ただ車高調によってはナックルアームが内側に入ると、ショックとぶつかることがあるんですよ。

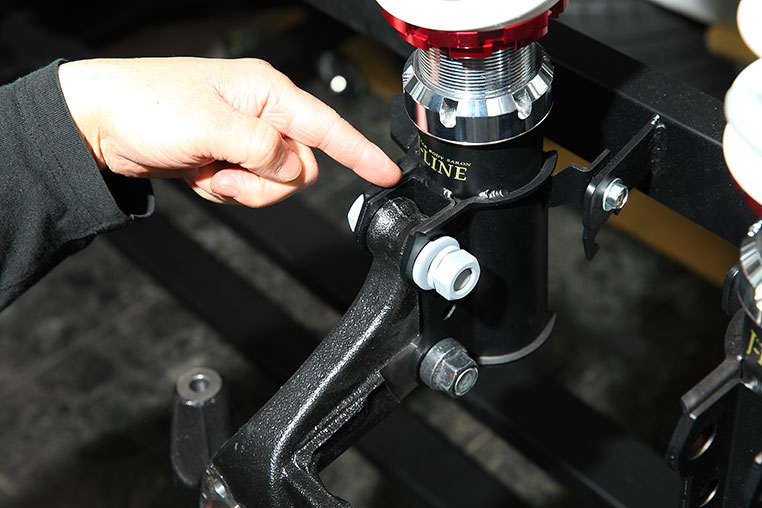

ナックルが内側に倒れてショックとぶつかる可能性がある


•

  ああっ、ホントだ！ ナックルとショックって、隙間があまりないんですね〜。

•

  そうなんですよ。上の写真ぐらいの隙間だと、倒したらぶつかるパターン。

•

  ぶつかったらどうなるんでしょう？

•

  そこで止まってしまいます。「もっとキャンバー角が付けられたのに、その手前で止まる」ということです。

•

  それは……もったいない！

•

  だから、下側のボルトを交換してください、と言っているわけなのです。

•

  下側でもナックルアームが寝れば、ぶつかるのは同じでは？

•

  いや、下側のボルトを交換する場合は、ナックルアーム下側を外側に出す、という動きになります。外方向に出るぶんには障害物がありません。

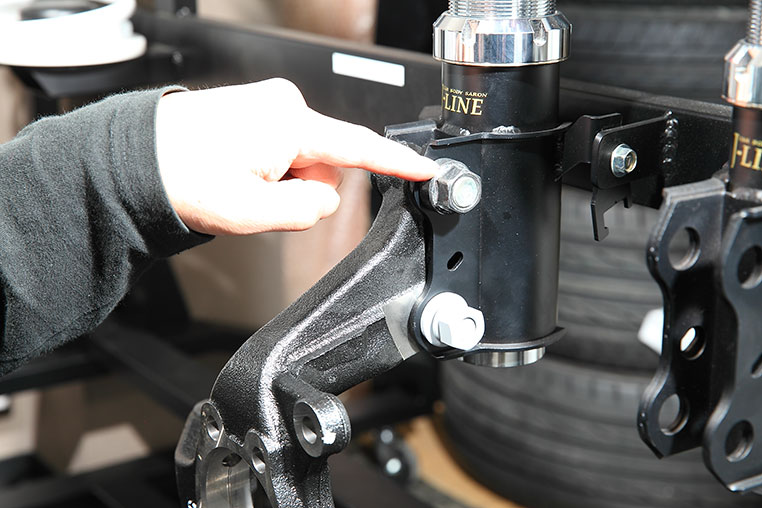

下側のボルトを交換した例


•

  そういうことかー！ これって、上に付けても下に付けても、キャンバーの角度が変わったりはしないんですね？

•

  そうですね。上側に付けてもぶつからないのであれば、どっちに付けても同じです。

•

  なるほど〜。

•

  だからぶつからないと分かっている車高調なら、上側でもいいですよ。その場合はどっちでもいいんです。

•

  上に付けても下に付けてもキャンバー角が付く……ムムム、待てよ？

•

  なにか？？？

•

  氏家研究員、もしも上下2本ともキャンバーボルトに交換したら、もっとキャンバー角が付くんじゃないですかコレ？

•

  はい。それが、よく質問されるポイントその2です。次はその話をしましょう。

•

  2本つければ、さらにキャンバー角が付くのは確か。けれどもキャンバーボルトは、基本的には1本だけにしておくべきです。

•

  それは、なぜですか？

•

  片方のボルトが純正のままであれば、上下方向に動いてしまう心配はないからです。

•

  ……ムムム。
  というと？

•

  最初に言った通り、キャンバーボルトはガタを利用しています。でも2本のうち1本が純正ボルトのままであれば、あくまでもその純正ボルトを軸にした動きしかしない。

純正ボルトがある限り、上下にズレる心配がない


•

  つまり、キャンバー角を付けるための左右方向の動きに限定されるわけか。

•

  ところが2本とも換えてしまうと、上下にも動く余地が出来てしまう。

•

  なるほど。

•

  もちろんボルトはしっかり締めるから、基本的には動かない。でも、ドーン!! っと突き上げる衝撃を受けたとき、ボルト位置が上下にズレる恐れはあるわけです。

•

  そっか。走行中は上下方向のほうが、大きな力が伝わりそうだしなぁ。

•

  1本が純正でバチっと固定されていれば、その心配はない。これがキャンバーボルトは2本のうち1本にしておくべき、という理由です。
