LED自作のQ＆A

---

LEDルームランプが眩しい！ そんな時の対策は？

• 1
• 2

LEDルームランプが明るすぎて眩しい！という悩み。自作LEDルームランプでありがちだが、社外品のLEDルームランプでも極端に眩しいものはある。こういう場合に、DIYで何かできる対策はあるのか。

•

  読者の方から、こんな悩み相談メールを頂きました。

  ●レポーター：イルミちゃん

■ 質問

---

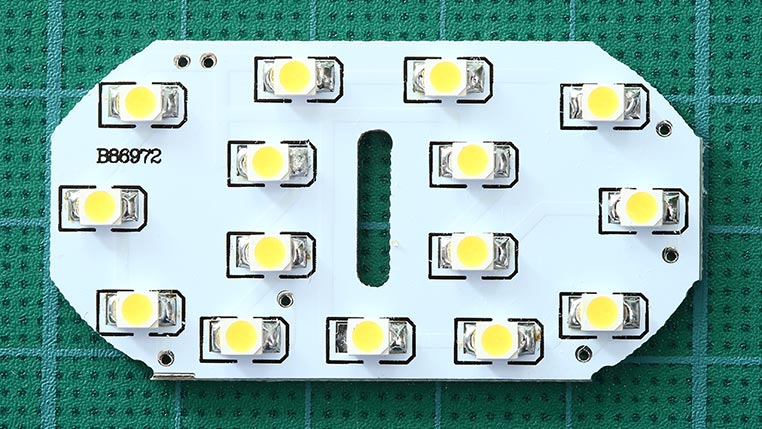

3～4mm角ぐらいのチップLEDが50個～70個ぐらい並んでいるLEDルームランプを使っているのですが、明るすぎます。

何個かチップを潰してしまってはどうか？ と考えたのですが、やってはいけないことなのでしょうか？（電流値などが変わってしまったり……等）

あるいは、テープなどで何個かを目隠し状態にしては？ とも思いましたが、これは熱の問題などが起きるでしょうか？

質問者╱umiumiさん

•

  ルームランプをLED化したところ、「眩しい！ 眩しすぎる！」というのは、起こりうる悩みですよね～。

•

  そうですね。社外LEDルームランプには、極端に眩しいのもありますからね。

  ●アドバイザー：イルミスタ 野本研究員

•

  こういう場合の対策として、LEDチップを潰す……なんていう離れ技（？）はありなのでしょうか？

•

  う～ん。
  それは回路次第な面がありますね。

•

  ……と言いますと？

•

  抵抗が使われていて、LEDが3個直列などで組まれていて、それが何列も並んでいるような古典的な作りのLEDルームランプなら……



✔ これは自作パーツの分かりやすい例だが、電圧が高めの白色LEDは、車（12V）の場合は3個直列で組まれるケースが多い。

---

✔ 3個直列の回路を、並列に並べることで、LEDの総数を増やして明るさを稼いでいる。

•

  この場合は、間でLEDを潰したところで問題はないんでしょうけど。

•

  でも、直列に複数のLEDが並んでいる場合は、1個LEDが切れたら、同じ直列回路のLEDは全部消えますよね？

•

  そうですね。仮に3個直列で組まれている回路なら、3個単位で光らなくなりますね。

•

  まあ、何十個もチップLEDが使われているとしたら、複数セットで消えるのはいいとしても……

•

  ただ、実際にやるとしたら、チップLEDのルームランプ基板を見て、どういう回路になっているかを見定めないとできませんよね。



実際に何個直列で組まれているかは、回路設計次第。

•

  製品のLEDルームランプだと、どのLEDがどうつながっているのか分かりにくい。

•

  基板の表裏を見て、そのあたりを解析しないと手は出せません。

•

  仮に、わりとシンプルな3直の回路設計だったとして、「潰す」とは具体的にどうするのでしょうか？

•

  潰すというか……ハンダごてでハンダを溶かしてチップLEDを外してしまう、または抵抗を取ってしまう、ということですね。


•

  なるほど。
  打ち替えのときにLEDを外す手が使える。

•

  ただ、社外LEDルームランプのLEDが、手持ちのハンダごてで外せるかどうかという問題もあります。

•

  ん？

•

  溶けにくいハンダが使われているケースも多いですから、W数の低いハンダごてだと熱が足りなくてLEDや抵抗が外せないことが多いと思います。

•

  そうなんだ。

•

  なかなかハンダが溶けず、無理矢理外そうとしているうちに、他の回路も壊してしまう……という可能性も高いかなぁと。

•

  やりそうな話ではある。

•

  だからとてもリスクが高い行為です。

•

  ちなみに、umiumiさんが心配している「電流値などが変わってしまう？」等の心配についてはどうでしょうか？

•

  抵抗による電流制限ではなくて、定電流ドライバーが使われている回路だとすると、そういう問題も出てきますね。

•

  今どきは、抵抗で電流制限しているとは限らない。

•

  例えば、定電流ドライバー的なものから並列に複数のLEDがつながっている回路だとすると、1個外すことで、他のLEDに今までより多めの電流が流れてしまいます。

•

  1個外した分の電気を、他のLEDに振り分けるみたいな？

•

  そうですね。
  すると……

•

  残されたLEDが過電流になる！

•

  そうなんです。今度は他のLEDが、近い将来切れる可能性が高くなります。

•

  シンプルな抵抗による電流制限なのか、定電流回路なのかでも、ぜんぜん事情が違う……。後者は加工は難しそう。

•

  そうですね。そのあたりの設計を見極めてからでないと、うかつにLEDを外したりすることはできないんです。

•

  普通には、オススメできるやり方とは言えない。

•

  ですね。LEDルームランプが眩しいからといって、LEDチップを外して減光させる、というのはリスクがある行為ですから、オススメはまったくできません。

•

  もうちょっと現実的な方法はないものか？
