バックカメラやドライブレコーダー用カメラで使われるRCAケーブル・USBケーブルの知識

バックカメラやドライブレコーダー用カメラを取り付けるときに、必ず使うケーブル。一般的にナビとバックカメラはRCAコネクタ接続で、RCA同軸ケーブルを使うが、それはなぜか。コネクタだけ付け替えて、他ケーブルを使ってもいいのか？

ナビとバックカメラの接続に使われる「RCA同軸ケーブル」とは何か？

読者の方から頂いた、ケーブル選びに関する質問です。
●レポーター：イルミちゃん

■ 質問

ナビとバックカメラを繋ぐケーブルや、ドライブレコーダーとドライブレコーダーのカメラを繋ぐケーブルは、どのような種類のケーブルが良いですか？

普通のUSBケーブルでも大丈夫でしょうか？ケーブル両端の接続端子（コネクタ）はドライブレコーダーやナビ、カメラ各メーカーの仕様（コネクタ）に合わせて自分で付けようと思っているのですが、ケーブル本体がUSBケーブルでも大丈夫なのか？より良いケーブルがあるのか？が知りたいです。

質問者╱NKさん

ナビとバックカメラをつなぐケーブルは、一般的にRCAコネクタ接続です。ケーブルとしてはRCA同軸ケーブルを使います。
●アドバイザー：ビートソニックワタナベ研究員

RCAケーブル

✔ ナビ側のコネクタは「専用コネクタ形状」になっているケースも多いので、RCA→専用コネクタに変換するバックカメラアダプターが必要になったりする。

※詳しくは「バックカメラ後付け入門ガイド」参照。

理由は、カメラ映像の多くがNTSCの規格だからです。
※純正ナビの場合は、RCAコネクタではなく専用カプラーなので除外。
質問者の方が言っているような、USBケーブルを切ってRCAコネクタを付けることは可能なんでしょうか？
両者は構造がぜんぜん違うんですよ。
ほお。

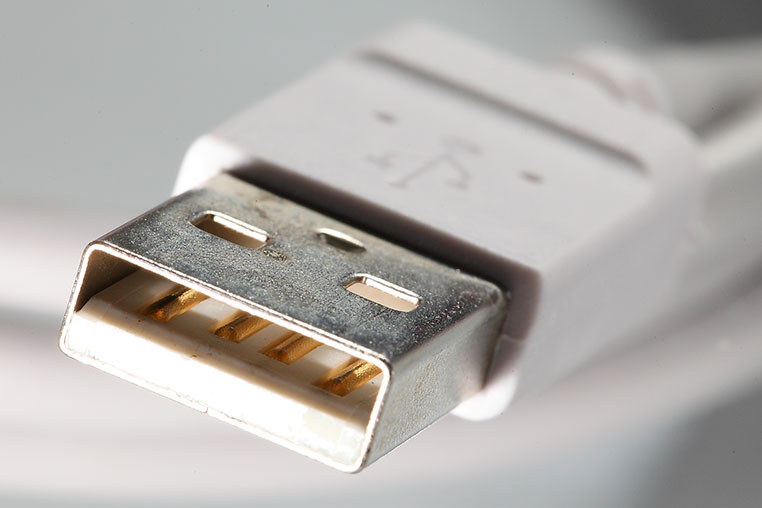

USBケーブルとRCAケーブルの違いを先に解説すると、USBケーブル（標準Aタイプ）は、計4本のケーブルで構成されています。電源5VとGND（グランド）、データ送信用のプラスとマイナスですね。

USBケーブル

多くのUSBケーブルは、接続された機器間のアースを共通化するため、GNDがコネクタ部分の金属と接続されています。
ふむふむ。
RCA同軸ケーブルの方は、中心に"芯線"があり、それを取り囲むように"シールド線"で覆われています。同軸ケーブルにも規格があって、50Ω用や75Ω用などが一般的ですね。
バックカメラのケーブルには、なぜRCA同軸ケーブルを使うんでしょうか？
「NTSC規格の映像信号は、送り側（カメラ）と受け側（ナビ）の間を1.0Vp-p/75Ωで信号を送受信する」ルールがありまして、機器それぞれがそのルールにのっとって出力と入力をしなければ、うまく伝送ができません。
フムフム。
1.0Vp-p/75Ωなんてルールがあるのか。
したがって、機器間を接続するケーブルも、インピーダンスの整合性をとるために、75Ω信号伝送用のRCA同軸ケーブルが使われるわけです。
バックカメラの接続に、なぜRCAケーブルを使うのか？なんて深く考えたことなかったけど、そういう理由があるんですね。

RCAケーブル以外のケーブルを使って、コネクタだけ付け替えてもダメなのか？

では、RCA以外のケーブルを加工して、コネクタ部分だけ付け替えて使うっていうのはダメなんですね。
可能か不可能か、というレベルの話なら、RCA同軸ケーブルでなくても信号の伝送は可能です。RCAケーブルを途中で切断し、映像のプラスとマイナスを配線で接続すれば、映像信号は伝達できます。
ということは、普通の配線コードでもつながるの？
しかしながら、その加工ケーブルはインピーダンスの整合性が失われる（75Ω信号伝送用のケーブルではなくなる）ため、信号の反射が起こります。
反射が起こると、どうなるの？
信号の減衰や欠損が起こりますね。映像信号とみなされない状態まで減衰した信号は、受け側の機器で映像信号として処理されません。
……写らないってことか。
加工ケーブルの芯線の太さやケーブルの長さなど、様々な要因で減衰度合いは変わるし、受け側の機器がどこまで許容できるかという問題もありますけど。
わざわざ、そんなリスクを負って加工するメリットもありませんね。
そもそもケーブルを途中で切って、異種ケーブルに付け替えるのは、ノイズ・信号減衰の原因になるため、しない方が良いです。接合部分などで抵抗成分が発生するし、インピーダンスのマッチングが取れなくなります。
なるほど、なるほど。
まあ、信号の減衰という意味では、インピーダンスマッチングの取れたRCA同軸ケーブルを使っていても、配線の内部抵抗があるため、ケーブルを長くすればする程、信号は減衰していきますが。
そういえば……キャンピングトレーラーにバックカメラを付けるときは、RCAケーブルの継ぎ足し延長になるから信号レベルが落ちるって話がありましたね。
※「2台のバックカメラを、切り替えてナビに映す方法╱キャンピングトレーラー向け」参照。
