LEDダウンライト取り付け╱後編

---

車のLEDダウンライトの配線方法と、電源の取り方

• 1
• 2

車にLEDダウンライトを付ける方法の後編は、配線と電源取り出し。LEDダウンライトは、並べて埋め込むことが多いので、複数のLEDダウンライトの配線を合流させるやり方を解説する。分岐用の便利アイテムがあるので、意外と難しくない。

•

  「車の天井にLEDダウンライトを埋め込む方法」の続き。後半戦です。

  ●レポーター：イルミちゃん

•

  前回は、LEDダウンライトを埋め込むところまでやりましたね。

  ●アドバイザー：エルパラ・平川研究員


•

  ……ところで、天井にLEDダウンライトを埋め込むなら、複数個埋めることが多いと思うんですよ。

•

  今回のムーヴは2個ですが……キャンピングカー製作なら4個・6個、あるいはそれ以上埋め込む人もいそうです。

•

  その場合は、たくさんのLEDダウンライトの配線を合流させる必要がありますよね。

•

  フムフム。

•

  今回使っている車用LEDダウンライトは、合流もカンタンにできる仕組みでして、配線の先にはカプラーが付いています。

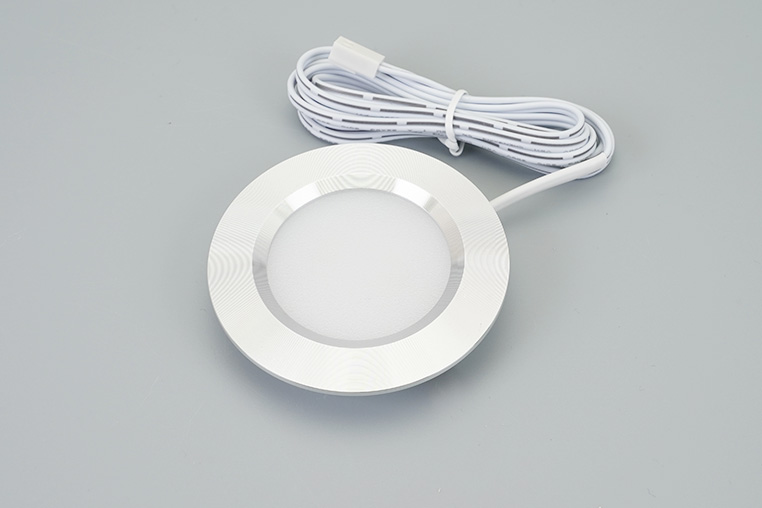

エルパラの12V車用LEDダウンライト

•

  配線は、切りっぱなしではないんだ。

•

  そうなんです。このカプラーを、別売りの電源分岐ターミナルにそのままつなげるようになっています。

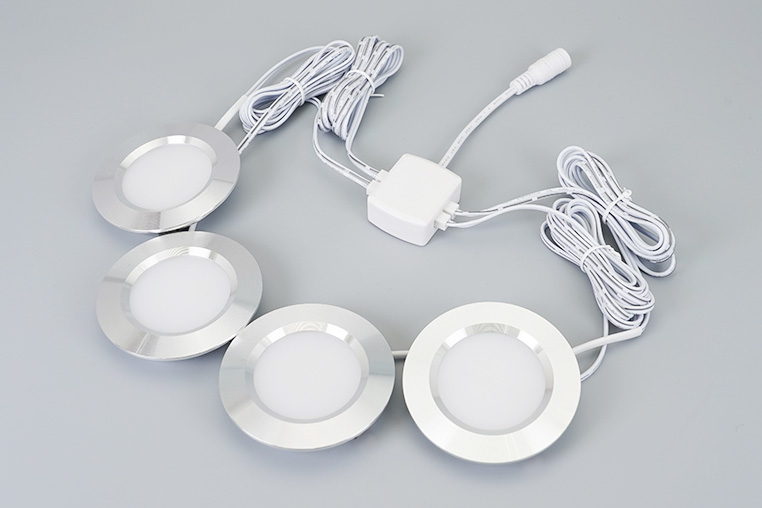

電源分岐ターミナルを併用して、4個のLEDダウンライトを合流させる場合の配線。

•

  ここでは4分岐ターミナルを使いましたが、ダウンライトの点灯個数に合わせて選べるよう、6分岐や12分岐もあります。

•

  本格的なキャンピングカー製作用ですね。

•

  この電源分岐ターミナルの先はDCジャックになっているので、その先にはDCプラグケーブルをつなぎます。



エルパラで販売している赤黒DCプラグケーブル

•

  最終的には、この赤黒の線の先に、車から電源とアースを取ればいいんですね。

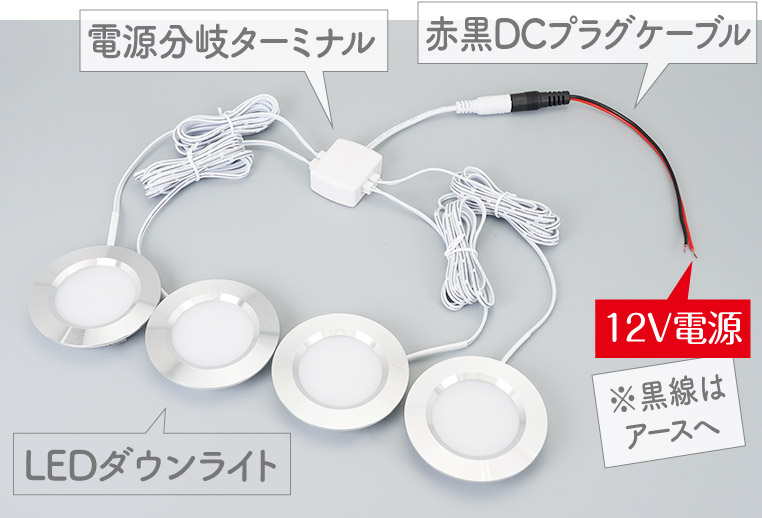

LEDダウンライトを複数取り付ける配線図


•

  なるほど。配線加工しなくても、複数のLEDダウンライトが付けられるようになっているんだ。

•

  あるいはDCコネクター付き調光器などをそのままつなげると、まとめてLEDダウンライトの調光（明るさのコントロール）ができます。

複数のLEDダウンライトを調光したいときの配線図



エルパラで販売しているDCコネクター付き調光器を組み合わせた配線図。

•

  たくさん付ける場合は、明るさをコントロールできたほうがいいかも、ですね。

•

  さて、配線方法をふまえて、車の作業に戻ります。

•

  今回のムーヴの例だと2個しか埋め込まないので、電源はルームランプにつながる配線から取ります。

•

  ルームランプにつながる配線は3本であるケースが多く、常時電源・マイナスコントロール線（ドア連動）・常時マイナス線に分かれています。


•

  まずは検電テスターで常時電源を探し、それを利用して、マイナスコントール線（ドア連動線）を見つけます。そのあたりの方法は別記事で詳しく解説していますよ。



✔「マイナスコントロール線の探し方」参照。

>>>リンク先で詳しく読む。

•

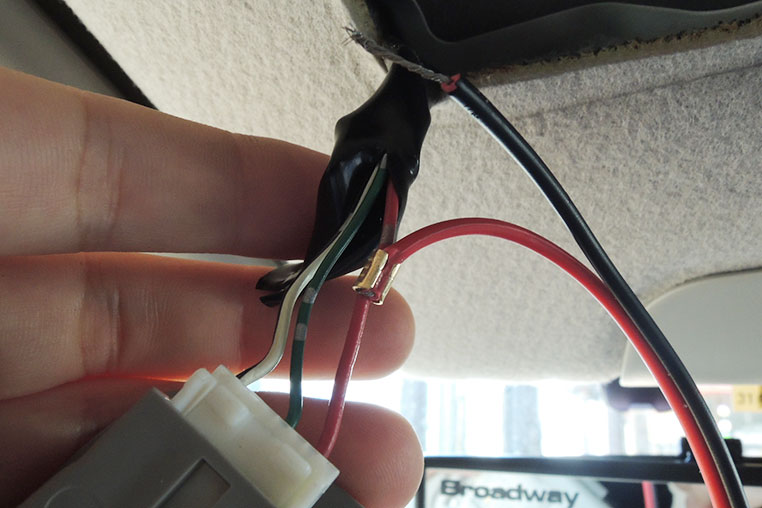

  常時電源線と、マイナスコントロール線（ドア連動マイナス線）が分かったら、赤黒DCプラグケーブルの配線をつなぎます。

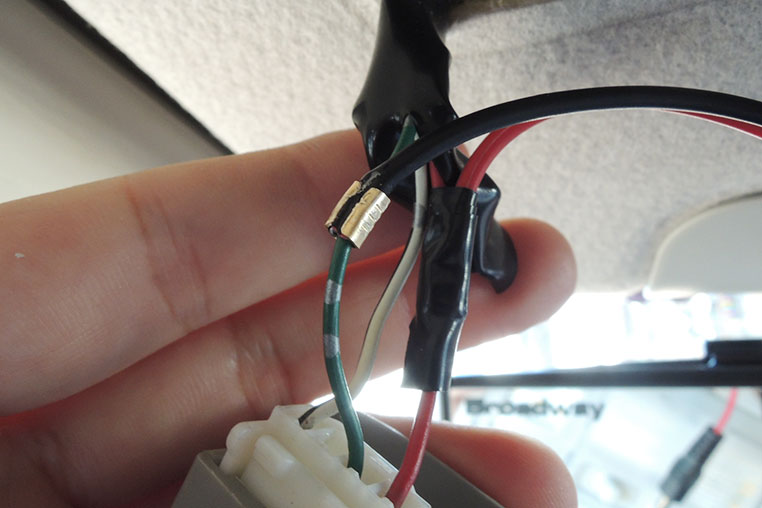

プラス線の分岐

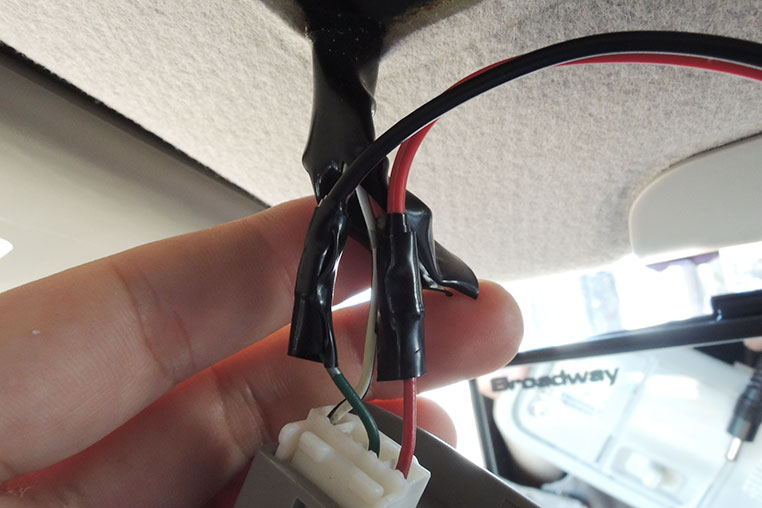

マイナス線の分岐



端子の絶縁


•

  ここでは、スプライス端子を使って合流させていますね。



✔「配線の分岐方法╱プロ流はスプライス端子」参照。

>>>リンク先で詳しく読む。

•

  あるいは、エレクトロタップを使う手もありますね。ただし接触不良には注意してね。



✔「エレクトロタップ（配線コネクター）の正しい使い方」参照。

>>>リンク先で詳しく読む。

•

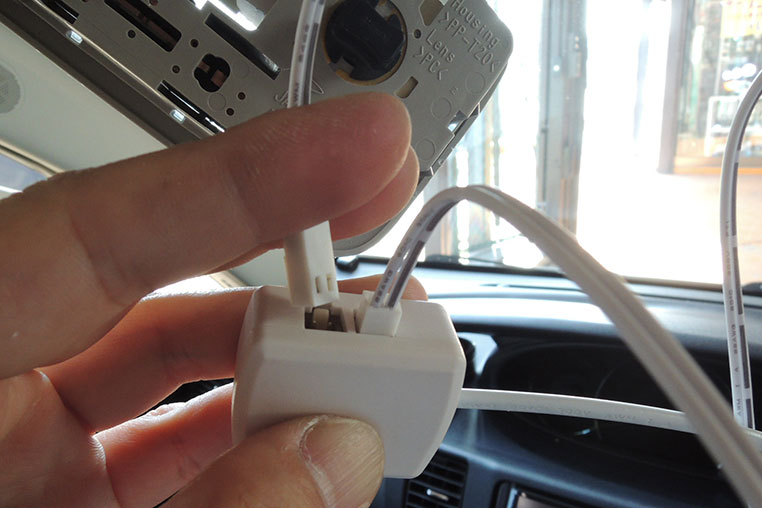

  いっぽう、天井裏を通してきたLEDダウンライトの配線は、電源分岐ターミナルのポートにつなぎます。


•

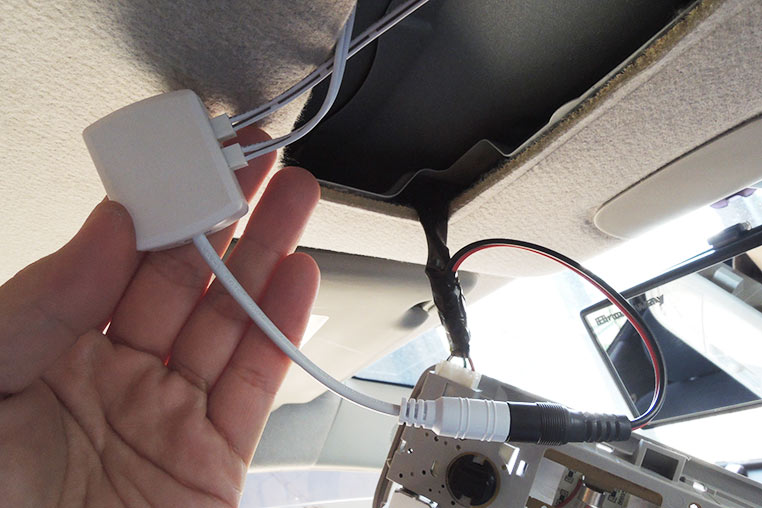

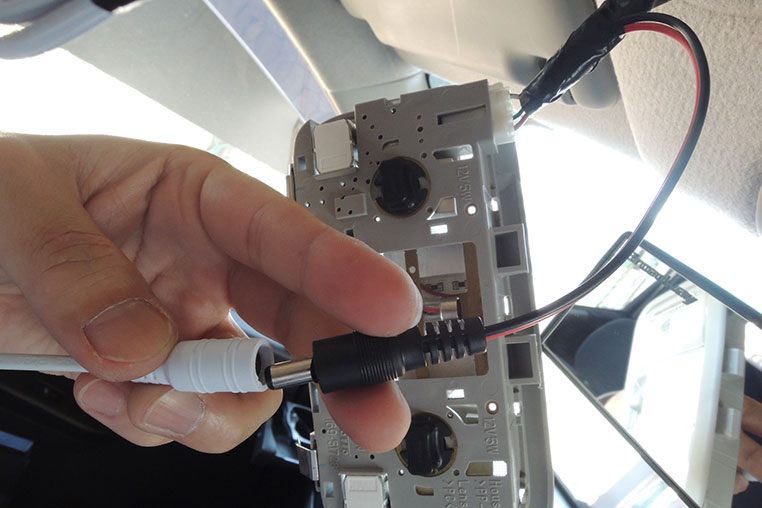

  そして、電源を取り出した赤黒DCプラグケーブルと、電源分岐ターミナルをつなぐ。


•

  これで配線完了！



今回使った電源分岐ターミナルは4分岐タイプ。将来的に、あと2個までLEDダウンライトを増設できます



---

•

  これはどこに隠すの？

•

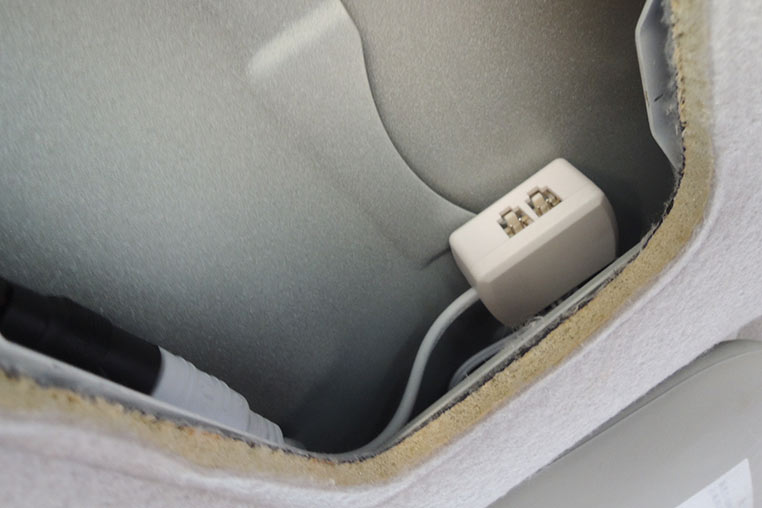

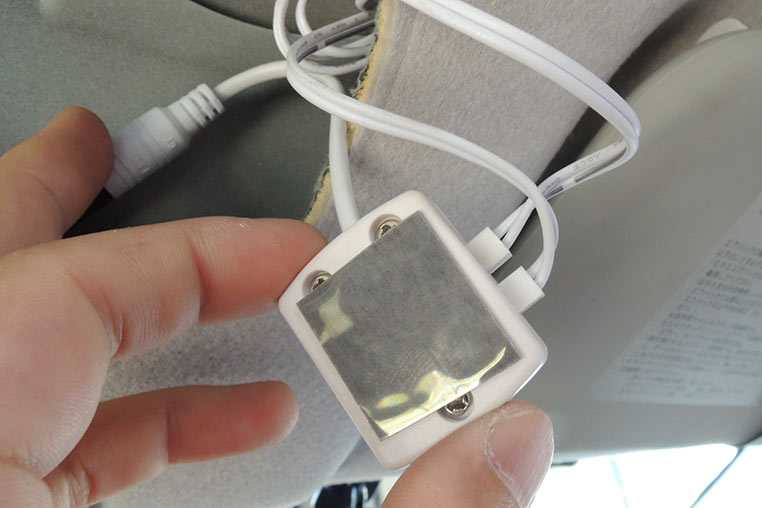

  両面テープなどで、天井裏に貼り付けておきます。



•

  空きポートに差し込みやすい向きにしておくのもポイントですね～。

•

  これで、LEDダウンライトの天井埋め込みは完成です。
