ルームランプLED自作レシピ

日亜化学の雷神を使って
明るいルームランプを自作しよう

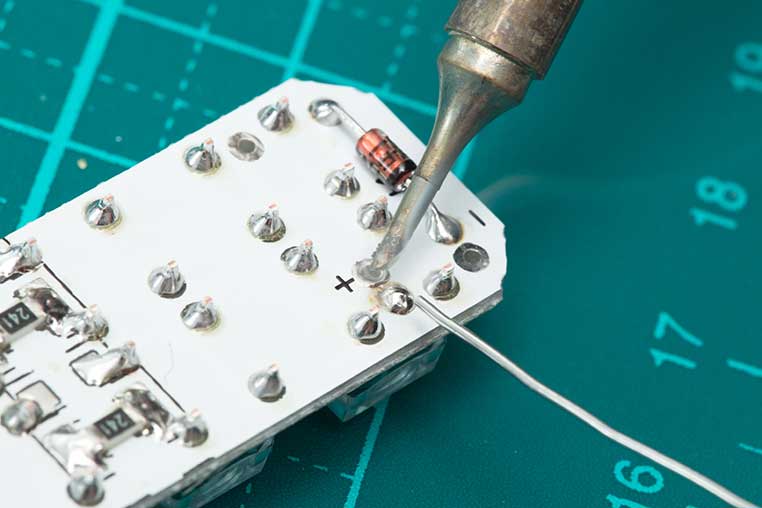

配線コードは基板裏に「＋」マークと「−」マークが書いてある穴に差し込みます。ただ「＋」の近くに穴が2個あるので注意!!　基板外側のほうの穴に予備ハンダを盛ります。

配線コードの芯線にも予備ハンダを盛っておきます。そして予備ハンダを溶かしながら赤いコードを埋め込みます。

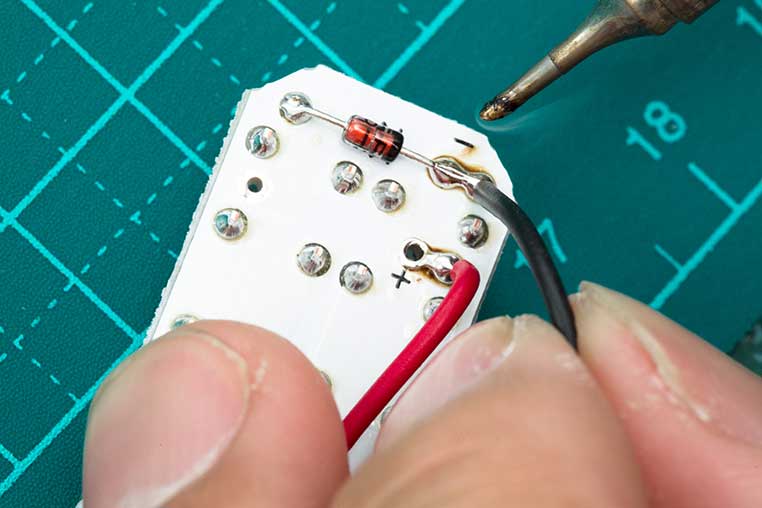

スイッチングダイオードを付けた穴の隣の穴（「−」マークが近くにある穴）に黒いコードをハンダ付けします。

各部品がハンダ付けできました。写真のようになっていればOK。

ここは両面テープ付き発砲シートを使うと便利です。配線コードだけは逃げられるようにしつつ、基板サイズにシートを切り出して貼ります。

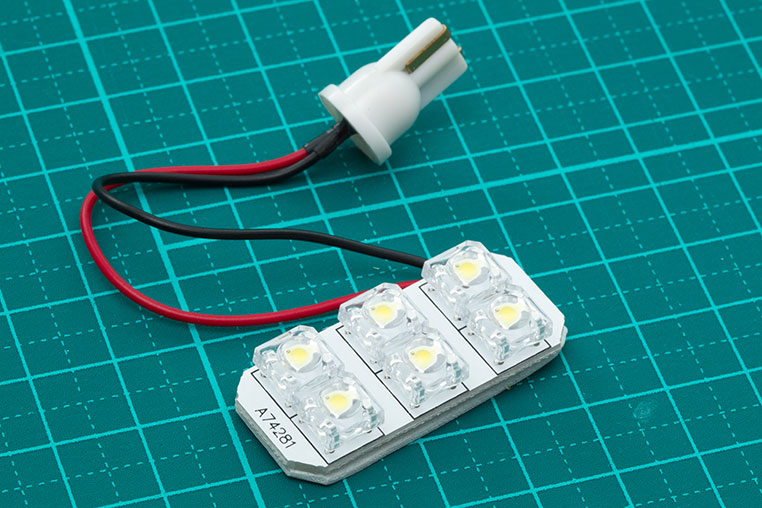

これで完成!!
9LED基板もハンダ付け回数が増えるだけで手順は同じです。

日亜化学雷神 6LED
T10ルームランプキット

必要な部品一式をセットにした自作キットを、LED通販・エルパラで販売中。

●部品リスト

雷神が9個のキットもあります。基板サイズは大きくなりますがそのぶん明るい！　作り方は6LED基板と同じです。

日亜化学雷神 9LED
T10ルームランプキット

必要な部品一式をセットにした自作キットを、LED通販・エルパラで販売中。

●部品リスト
