ルームランプLED自作レシピ
5630チップLEDを使えば
高演色ルームランプを自作できる(後編)
- 5
- 6
電源取り出しコネクターを付ける
キットに付属するのはT10タイプのコネクターです。T10以外のルームランプの場合は別途用意する必要があります。
![](../images/led-07-26.jpg)

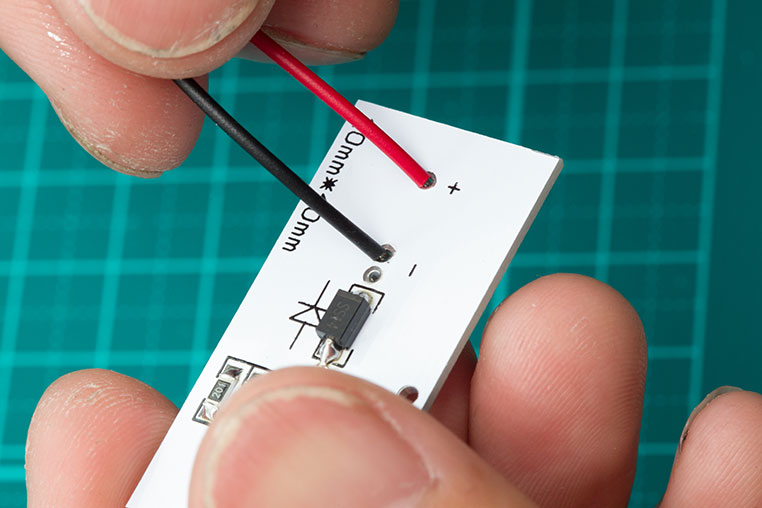

赤いコードを「+」マークの穴に、黒いコードを「−」マークの穴に差し込みます。基板裏から芯線を入れます。
![](../images/led-07-27.jpg)

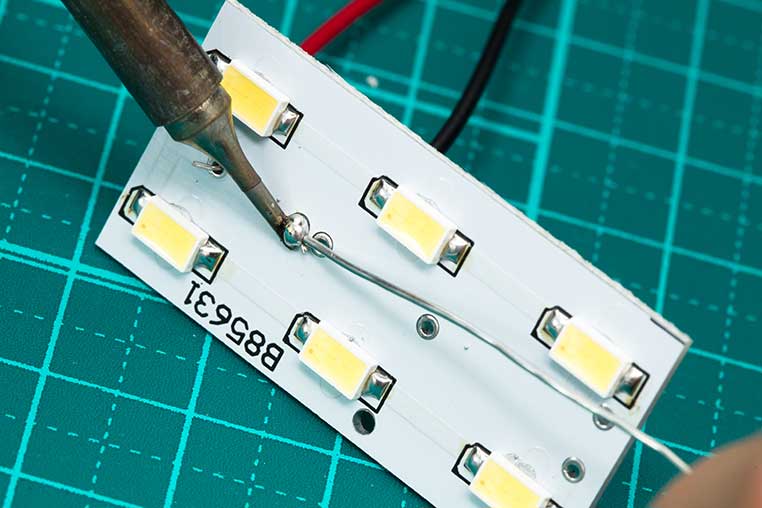

そして表側からランド(穴)にハンダ付け。もし芯線が無駄に飛び出ているようならカットしておきましょう。
![](../images/led-07-28.jpg)
![](../images/led-07-29.jpg)

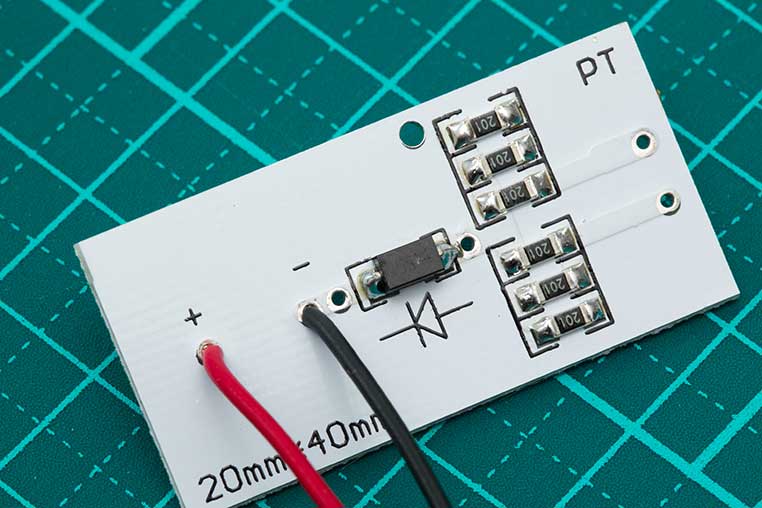

これで基板裏面にも部品が全部付きました。
![](../images/illumi-B.png)
![](../images/led-07-30.jpg)
裏面に発砲シートを貼る

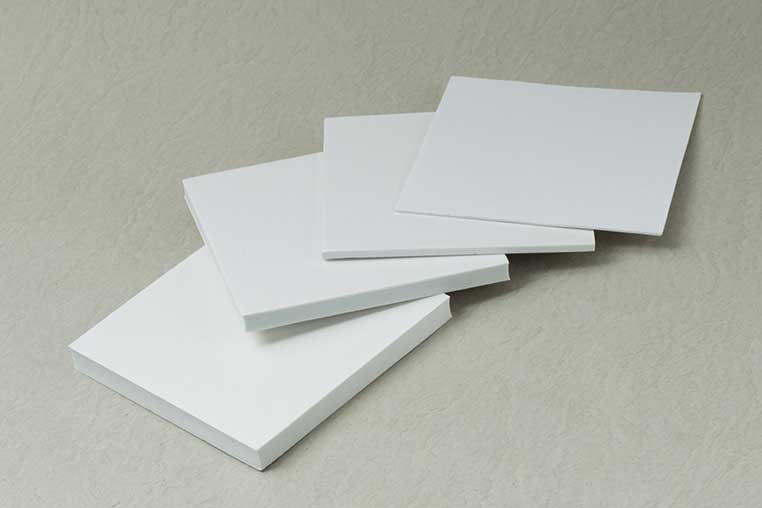

基板裏面の絶縁と底上げを兼ねて、両面テープ付き発砲シートを貼ります。これはエルパラで単品購入も可能ですよ。
![](../images/led-07-31.jpg)
このシートはカッターでサクサクカットできるから、基板のカタチに合わせて切り出すのもラク。
![](../images/led-07-32.jpg)

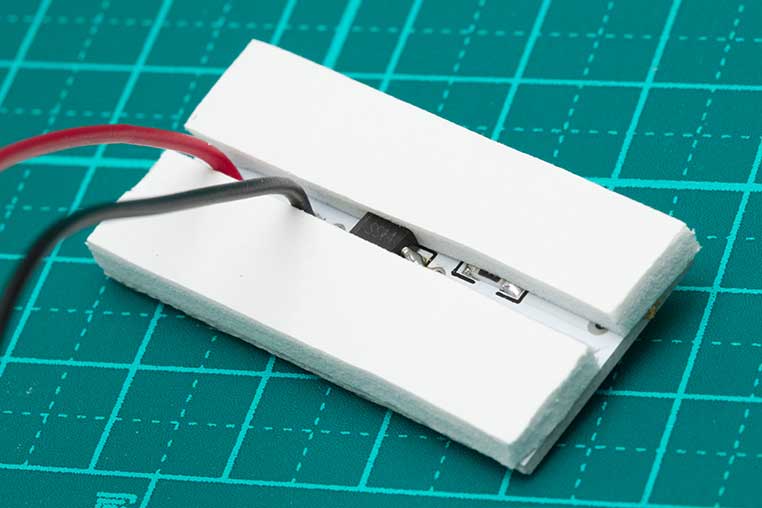

配線コードが出てくる部分は隙間をつくらないといけないので、写真のように2枚切り出して貼り合わせます。
![](../images/led-07-33.jpg)
![イルミ](../images/illumi-03.png)

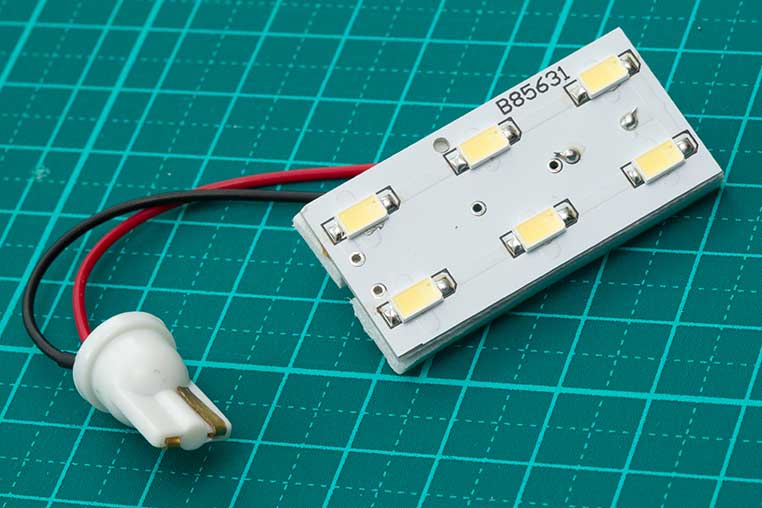

これで完成!! あとは純正のルームランプ球と入れ替えるだけ。
![](../images/led-07-34.jpg)
SAMSUNG5630 6LED
T10ルームランプキット
![](../images/led-07-05.jpg)
必要な部品一式をセットにした自作キットを、LED通販・エルパラで販売中。※最新版のキットではLEDが2極から4極へと変更となっているが、製作方法は同じ。
●部品リスト
- SAMSUNG 5630チップLED:×6
- SAMSUNG 5630 6LED基板 :×1
- 1/4Wチップ抵抗 200Ω:×6
- ショットキーダイオード SS14:×1
- T10電源取り出しコネクター:×1
