ポジションLED自作レシピ
〈CREE XP-E〉でDIY！
パワーLEDポジションの自作方法（前編）
配線コードの準備
配線コードは赤と黒が1本ずつありますが、これはバルブ左右分なので、両方とも半分の長さでカットし、先端の被覆を剥きます。

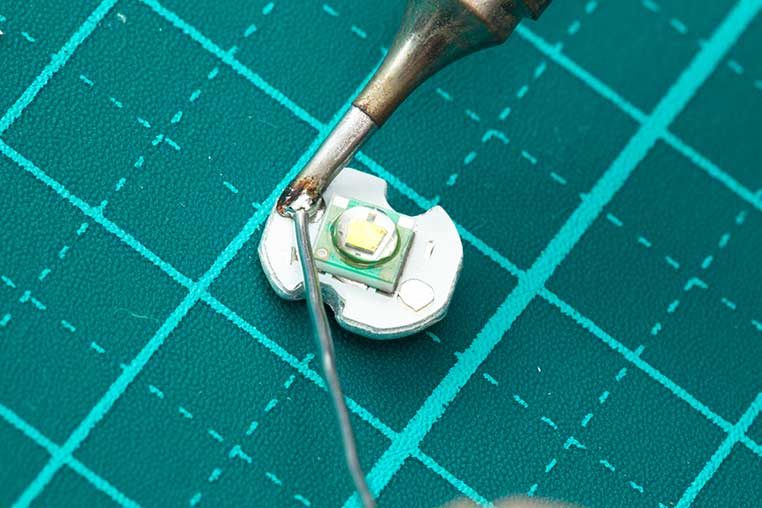

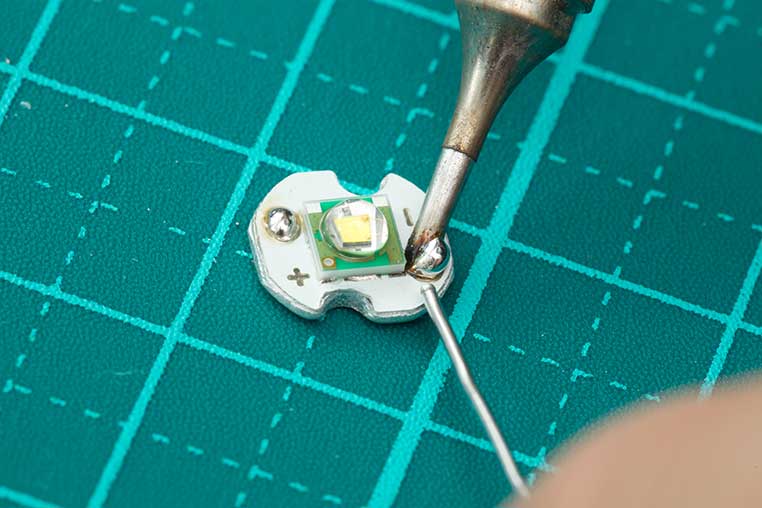

LED基板に予備ハンダを盛る
パワーLED基板にも電極が2箇所あるので、その両方に予備ハンダを盛っておきます。

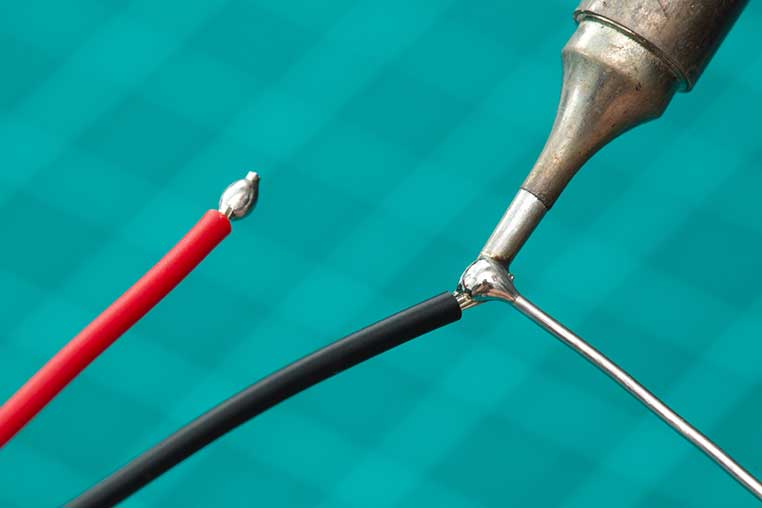

配線コードに予備ハンダを盛る
配線の付きを良くするために、配線コードの芯線にも予備ハンダを付けておきます。これは配線を付けるときの基本です。

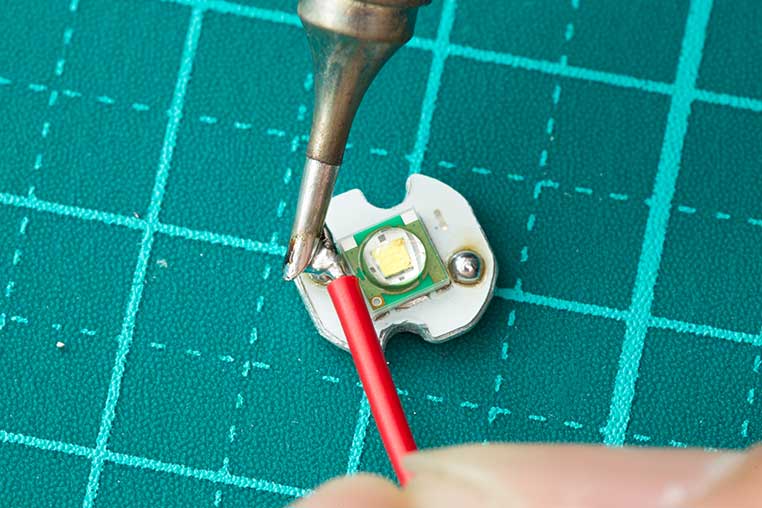

LED基板に配線コードを付ける
基板上を良く見ると「＋」と「−」のマークが書かれています。「＋」マークの電極に赤いコードを付けます。予備ハンダを溶かして埋め込むイメージですね。
-

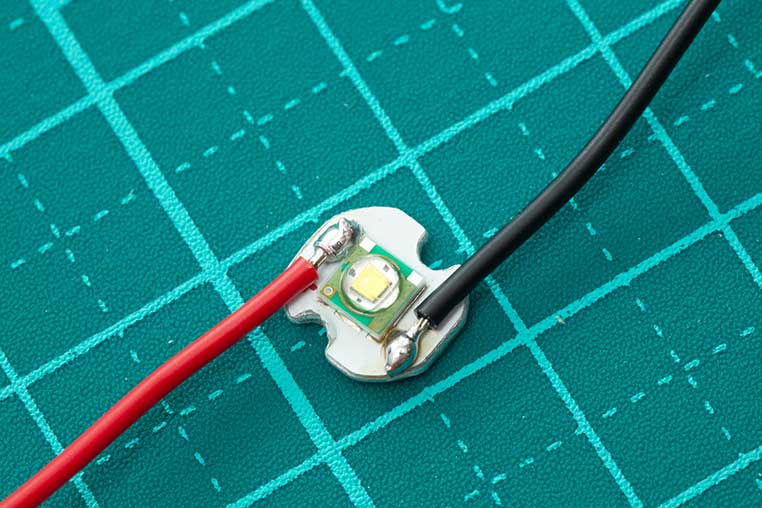

そして「−（マイナス）」マークの電極に黒いコードを付けます。
-
次の工程のことを考えて、写真のような向き（↓）で付けておくのがポイントです。
