ポジションLED自作レシピ
コスパ最強のLED×DIY!
9Vフラックス1発でポジションバルブを自作
ダイオードを付ける

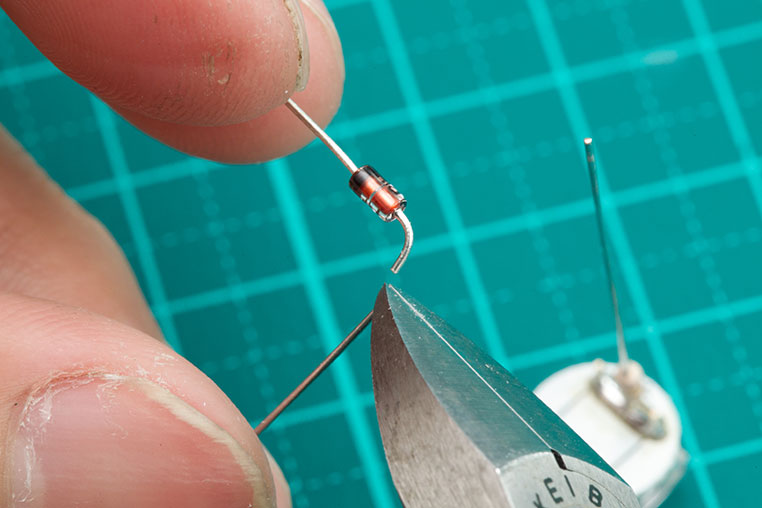

スイッチングダイオードは向きに注意です。今回はカソードマーク(オビ)の反対側(アノード側)を曲げてニッパーで切ります。
![](../images/led-03-11.jpg)

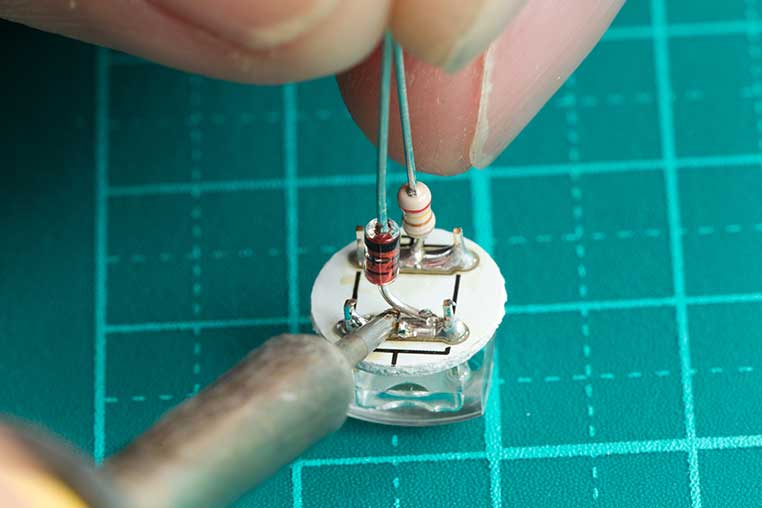

マイナス側にも予備ハンダを盛っておきます。ダイオードの曲げた足を着地させるようにして、ハンダを溶かしながら埋め込みます。
![](../images/led-03-12.jpg)

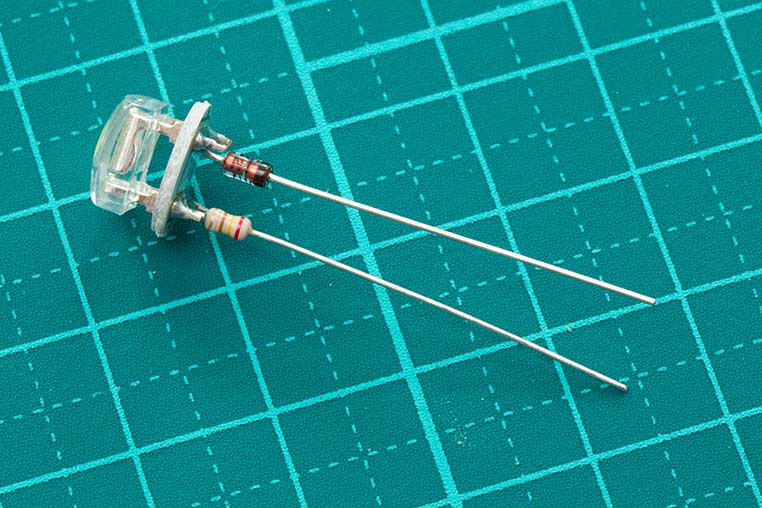

この場合は抵抗の足がプラス側で、スイッチングダイオードの足がマイナス側ね。LED1個だと仕組みも分かりやすい♪
![イルミ](../images/illumi-03.png)
![](../images/led-03-13.jpg)
片足だけ絶縁する

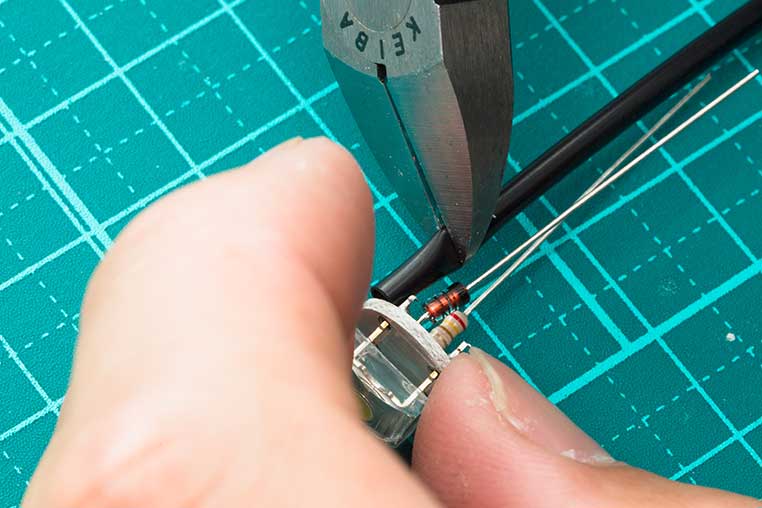

収縮チューブをだいたい1センチぐらいの長さで切り出します。
![](../images/led-03-14.jpg)

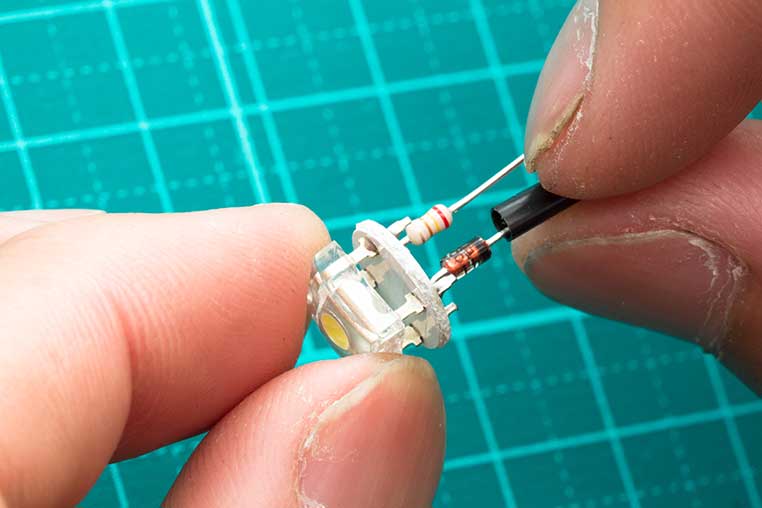

スイッチングダイオードの足に差し込みます。プラス足とマイナス足のどちらかだけ覆ってあればOKですので、片足にだけ付けます。
![](../images/led-03-15.jpg)
