ポジションLED自作レシピ
日亜化学のダブルチップ砲弾
NSDW570GS-K1を使い
明るいLEDポジションを自作する
抵抗の片足をカットする

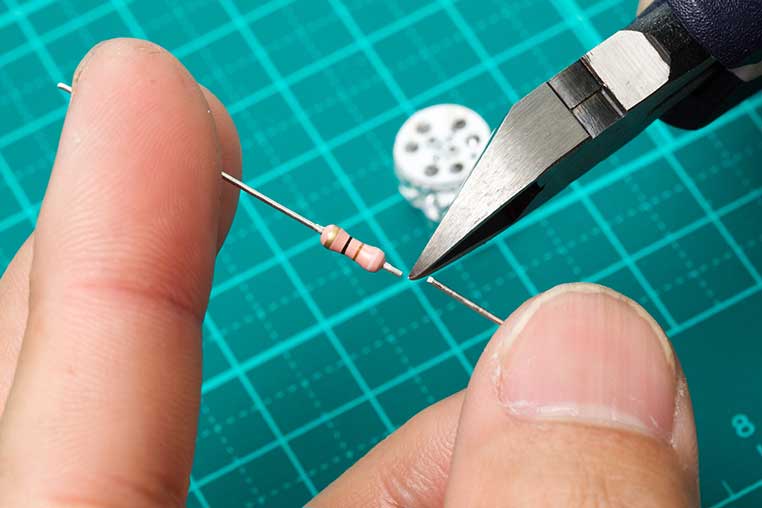

抵抗には極性がないので向きは関係ありません。どちら向きでもいいので、まずは片足だけを短くカット。3ミリ程度残します。反対側は長いまま残しておきます。
![](../images/led-01-11.jpg)
抵抗をハンダ付けする
基板裏から見ると、中央付近の穴2つのうち、ひとつに+マークが付いています。これが抵抗を付ける穴なので、まずは先にハンダを盛っておきます。
![](../images/led-01-12.jpg)

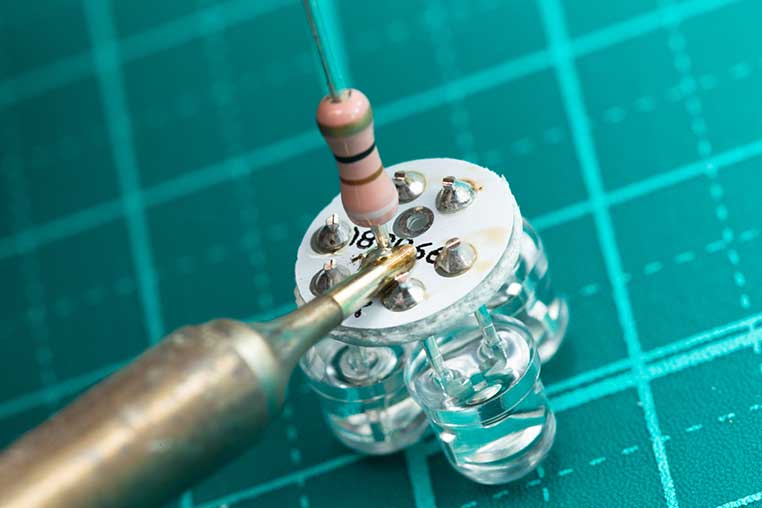

あらかじめ盛ったハンダに抵抗の足をあててハンダを溶かします。足を埋め込むようにして抵抗を付けるんです。
![](../images/led-01-13.jpg)
ダイオードの片足をカット

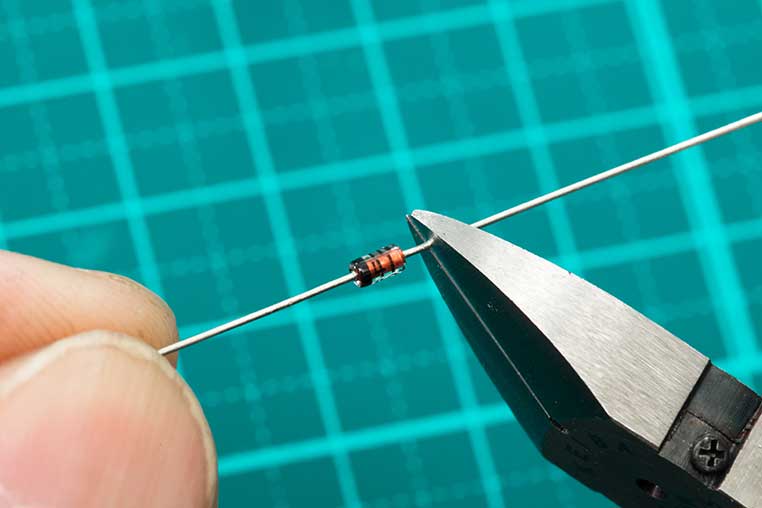

ダイオードは抵抗とは違い向きがあるので注意!! カソードマーク(オビ)は電気の出口方向に向けるので、ここではカソードの反対側(アノード側)を短くカット。
![](../images/led-01-14.jpg)
ダイオードを付ける

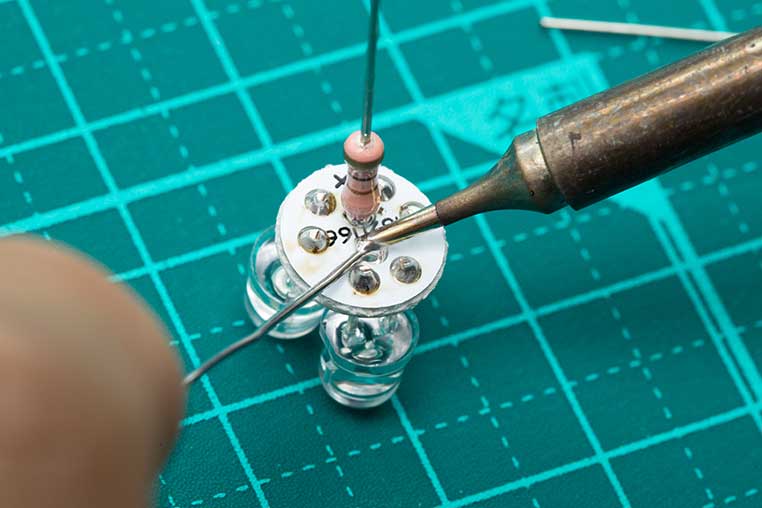

抵抗を付けたあとなので、残る穴は1箇所のみ。ここにダイオードを付けるので、先に予備ハンダを盛っておきます。
![](../images/led-01-15.jpg)

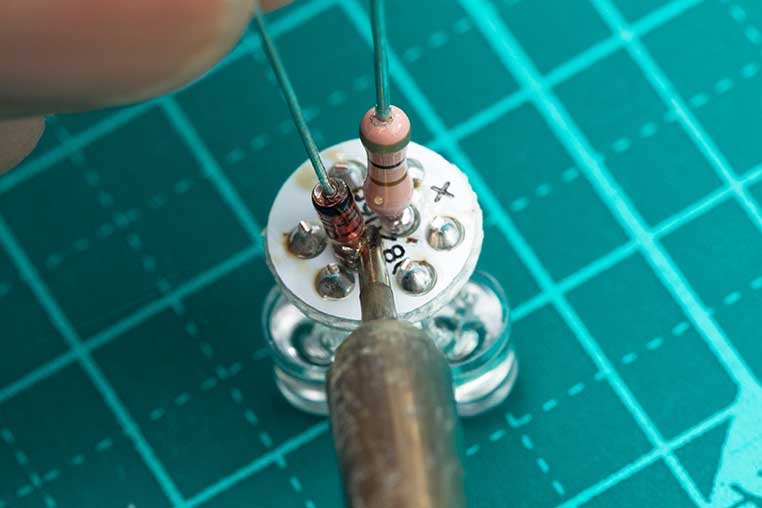

そしてダイオードの足を付けてハンダを溶かせば、くっつきます。カソードマークがLED基板と反対方向を向いていればOKです。
![](../images/led-01-16.jpg)

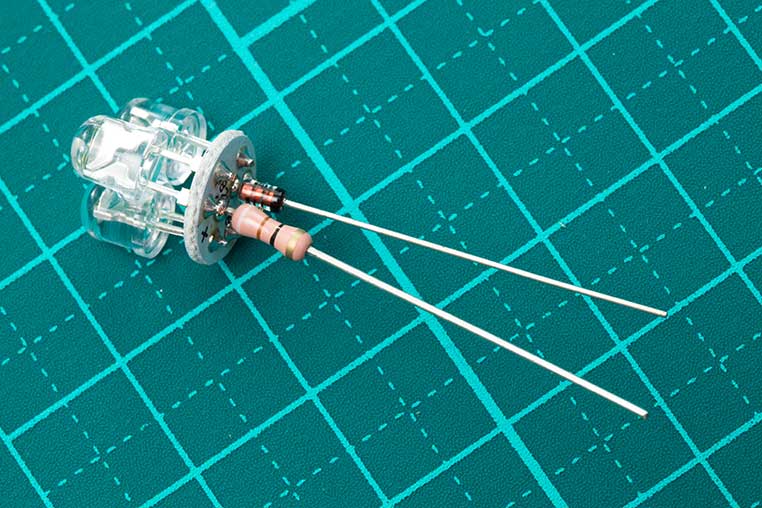

これでLED、抵抗、ダイオードの3大部品が組み上がったわけね〜。
