プッシュスイッチの取り付け方法(パネル埋め込み編)
- 1
- 2
プッシュスイッチ
埋め込み方法(後半)
![](../images/kurumakun-02.png)
パネルに穴を開ける
-
穴を開けるときはまずキリなどを使って、細い穴を開けるといいですよ。
-
いきなりドリルの太い刃を当てるとブレて失敗するので、これは下穴ですね。
-
次にドリルの刃で本番の穴開けをします。今回はスイッチに対して6.5Φでもキツめだったんですが、大きく開け過ぎてスカスカになるよりマシです。
-
確かに。
-
この先は、ヤスリなどで様子を見ながら穴を広げます。

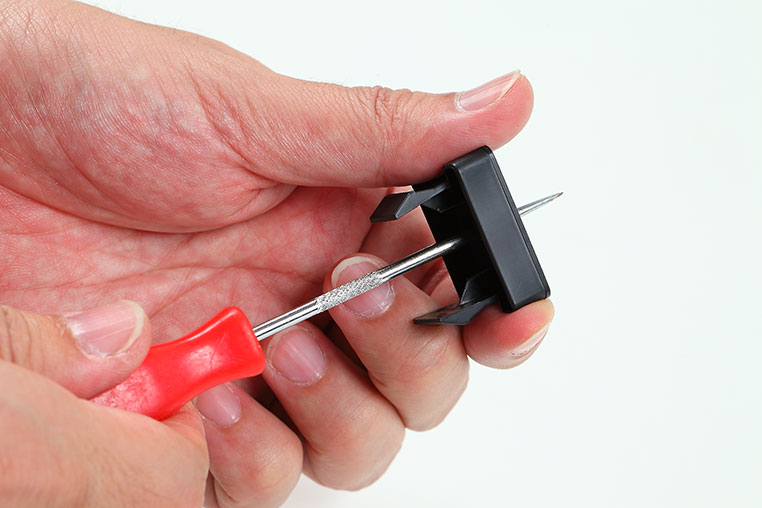

キリまたは極細のドリルの刃で中心に穴を開ける
![下穴を開ける作業](../images/basic-56-13.jpg)
穴位置は中心がベスト
![下穴を開け終えたところ](../images/basic-56-14.jpg)
ドリルで本番の穴開け
![ドリルによる穴開け作業](../images/basic-56-15.jpg)

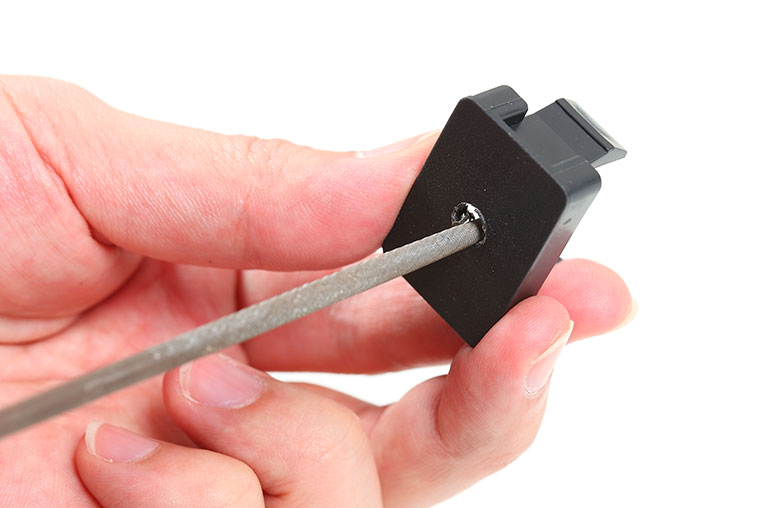

棒ヤスリで穴を広げる
![棒ヤスリ](../images/basic-56-16.jpg)
キレイな穴が開きましたよ〜
![イルミ](../images/illumi-05.png)

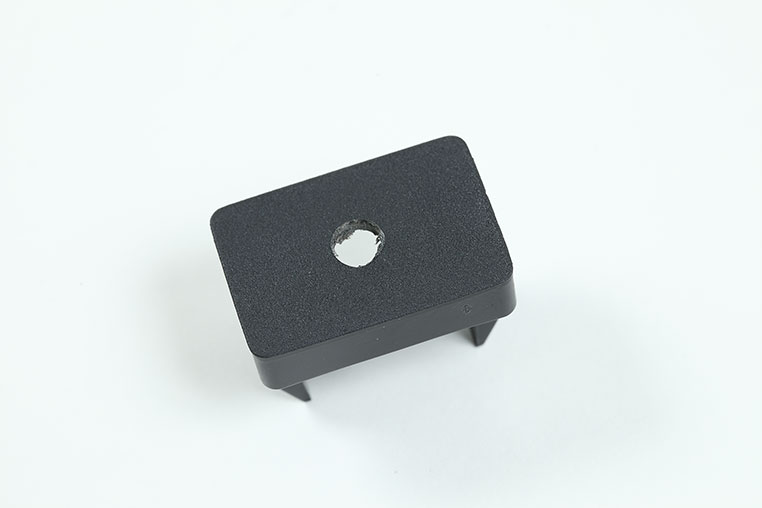

仕上がった穴
![埋め込み用の穴](../images/basic-56-17.jpg)

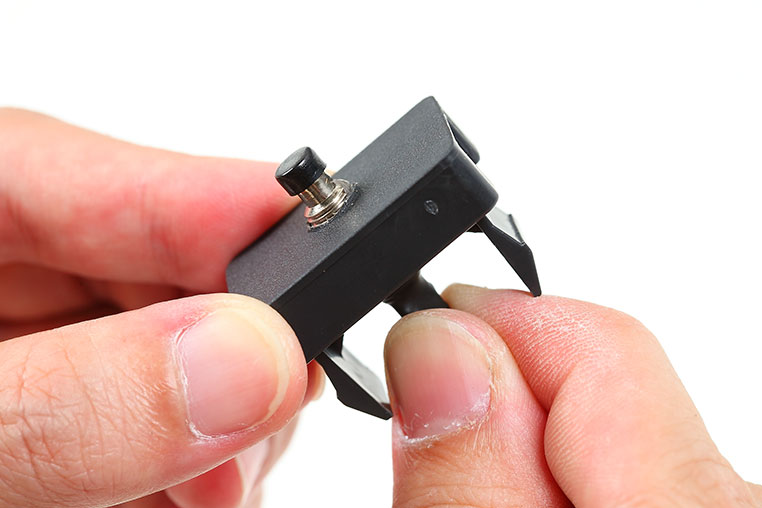

スイッチを埋め込む
-
ちなみにココで取り付けたのは、CEPのサンキューホーンキットに付属のプッシュスイッチです。
-
最後に表側からナットを締め込んで、見た目もキレイに仕上がるようになってます。
-
見た目的には、やはり空きスイッチパネルのど真ん中に付けるといいですよ。
-
上に寄ったり、下に寄ったりしやすい人は、マーキングをしてやるといいですね。
![スイッチ取り付け場面](../images/basic-56-18.jpg)

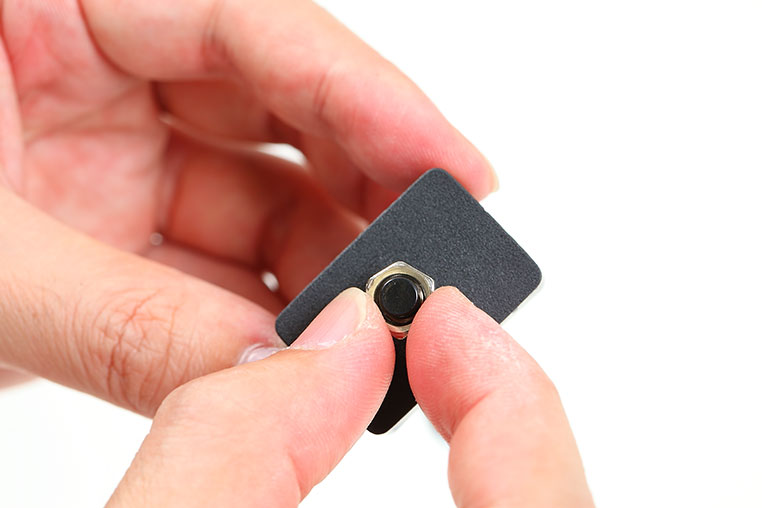

表側からナットを付けて見た目を良くする
![ナットの取り付け](../images/basic-56-19.jpg)

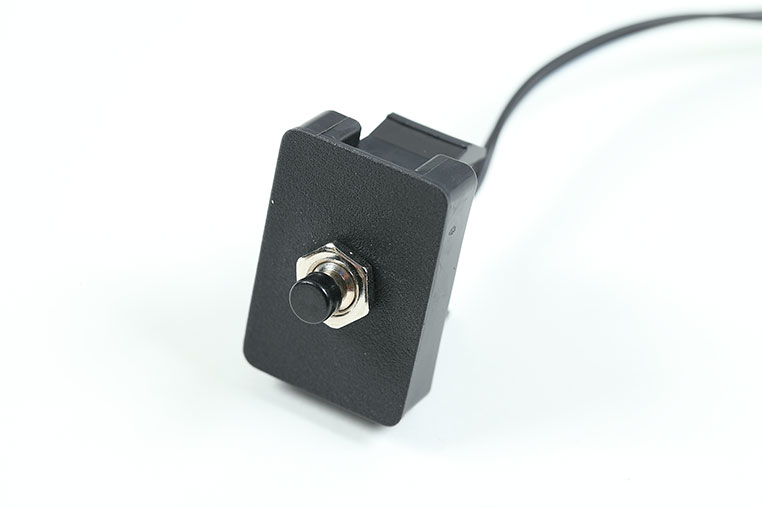

美しい埋め込み取り付け完了!
![プッシュスイッチ埋め込み完成状態](../images/basic-56-20.jpg)
スイッチを選ぶときは「容量」にも注意しないと壊れるリスクがある、という話はDIYラボ〈動画部〉がYouTubeでも解説しています。
