TVキットとDSPを、ディスプレイオーディオの同じカプラーに割り込ませて連結しても問題ないか？

ディスプレイオーディオ関連の、読者からの疑問。すでにTVキット（テレビキャンセラー）がディスプレイオーディオ裏の28ピンカプラーにつないであるが、さらにカプラーオン接続のDSP（プロセッサー）を同じカプラーに割り込ませてもいいのか？

•

  カプラーオン割り込みできる製品について、読者の方から興味深い質問を頂きましたので、今日はこれを取り上げたいと思います。

  ●レポーター：イルミちゃん

■ 質問

現在90系ヴォクシー S-Z ハイブリッドに乗っています。

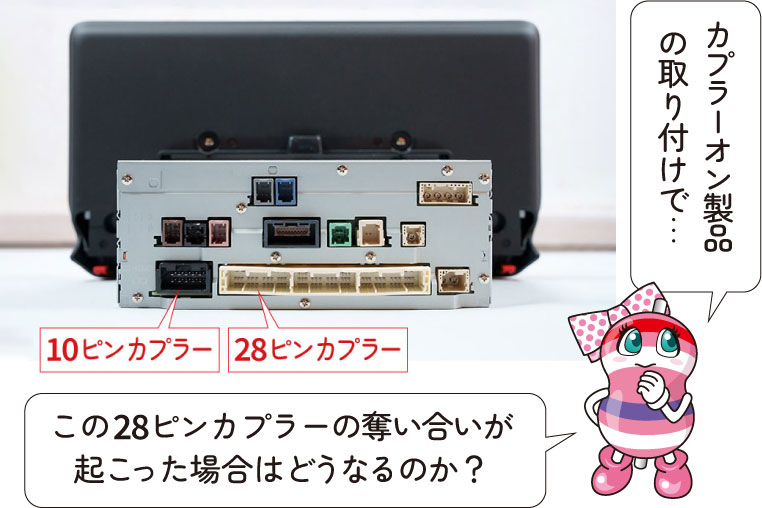

ビートソニックのTOON Xの購入を考えていますが、DIYラボさんのプロセッサー（DSP）特集のディスプレーオーディオとの接続記事によると、DSPのケーブルをディスプレーオーディオの10ピンカプラーと28ピンカプラーに接続するようになっています。

しかし、この28ピンカプラーには別メーカーのテレビキャンセラーのカプラーがすでに接続済みです。

ビートソニックに問い合わせると「個別に確認をしたわけではないが、連結して接続してもまず大丈夫です」とのことでした。

TVキャンセラーのメーカーにも問い合わせたところ、当たり前ですが「個々に確認していないので答えられない」とのことでした。

自己責任で連結接続しようと思っていますが、アドバイスがあればよろしくお願いいたします。

---

質問者╱ブラックヴォクシーさん

•

  すでに両メーカーに問い合わせ済みのブラックヴォクシーさんですが、第三の見解をDIYラボに求めてくれました。

•

  質問の中にも出てきたビートソニック社のワタナベです。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  こういうケースでのメーカーの回答というのは、確かに「他社製品との組み合わせでの検証はしていないので分からない」となりがちだと思われますが……

•

  そうなんですよね。他社製品の内部設計がどうなっているかも分からないので、どうしてもそうなるのかなと。

•

  とはいえDIYラボ上では、公式回答よりもうちょっと踏み込んだ解説をしてもらいたいな、ということでワタナベ研究員に直接聞いてみます。

•

  検証したわけではないので、確実な保証はできないという前提にはなりますが……

•

  ハイ。そこはブラックヴォクシーさんも分かっているので大丈夫。

•

  実際のところ、理屈のうえでは問題なく動作するはずです。

•

  ホー。なぜそう言えるのでしょうか？

•

  TOON Xの90系ヴォクシーに適合するモデルは「DSP-T3」となり、ディスプレイオーディオの28ピンカプラーと10ピンカプラーに割り込みますが……



「プロセッサー（DSP）を取り付ける方法」参照。

•

  このDSPがディスプレイオーディオの28ピンカプラーに割り込んで何をしているかというと、電源関連（常時電源・ACC電源・アース）を、T字で取得しているだけなのです。

•

  T字で取得……とは？

•

  配線を分岐させる形で電源をもらっているだけ、ということです。

•

  制御によって遮断するようなタイミングも一切生まれない？

•

  そういうことです。

•

  しかし28ピンカプラー自体には、他にもいろいろな線が通っていますよ？

•

  そうなんですが、上記以外のその他の信号線はバイパスされています。DSP内を通ってもいません。



10ピンカプラーを通るスピーカー線はいったんDSPに行ってから車両側に戻すという流れだが、28ピンカプラーは電源をもらっているだけ。

---

•

  ようするに、常時電源・ACC電源・アースを取り出すためだけのカプラーオン接続なのね。

•

  はい。その他の信号には、DSPは干渉していませんので。

•

  なるほどね～。それなら、連結する順番も関係ないっていう理屈になりますね？

•

  そうです。順番的にもどちらが先でも問題ないことになります。

•

  ……ということで、今回のTVキットとDSP（TOON X）のディスプレイオーディオ裏での二重割り込みについては「保証はできないものの、理屈のうえでは問題ない」が回答になります。
