ルームランプLED自作レシピ

3528チップLEDを使って
個性的なルームランプを自作する

作り方

ここでは12LED基板を例に説明していきますが、LED数が変わってもやり方は同じです。

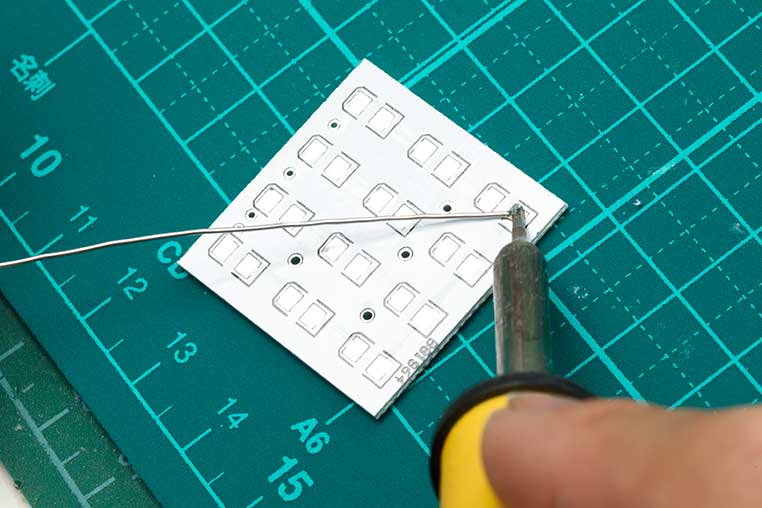

基板表面にチップLEDのカタチをしたマーキングがあります。それぞれプラスとマイナスで2つの電極がありますが、このうち片側だけハンダを盛ります。

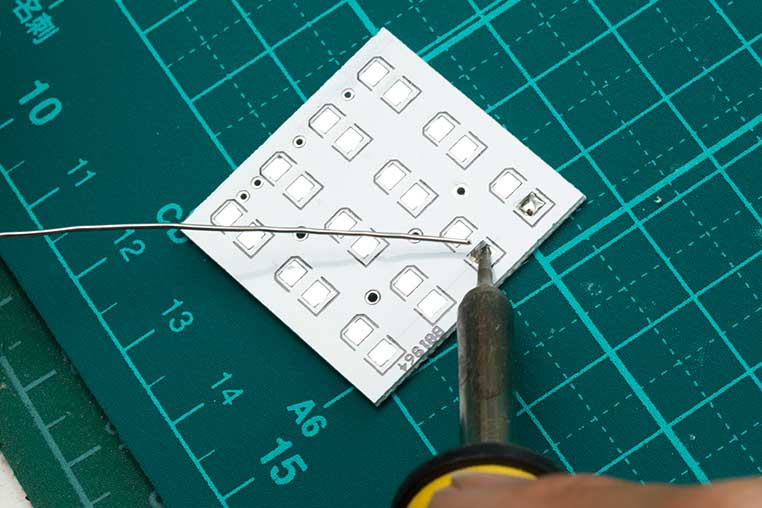

LEDを付けるのは後回しにして、全マーキングの片側にハンダを先に盛ってしまいます。

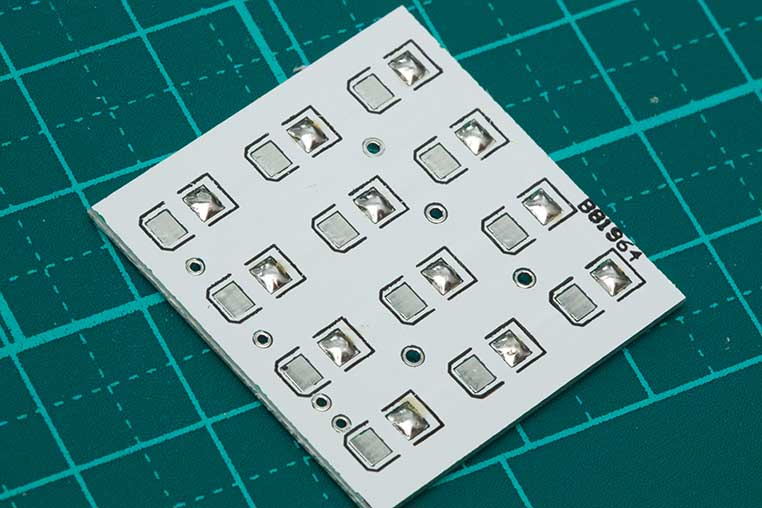

12LED基板に12個分の予備ハンダが盛れたところ。

3528には切りかきがあり、今回のLEDはきりかき側＝マイナス側です。基板のマーキングにも切りかきがあるので向きを合わせます。

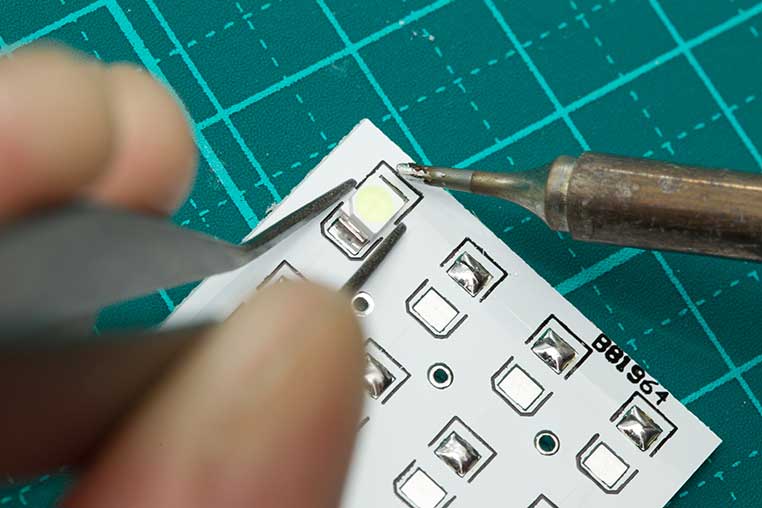

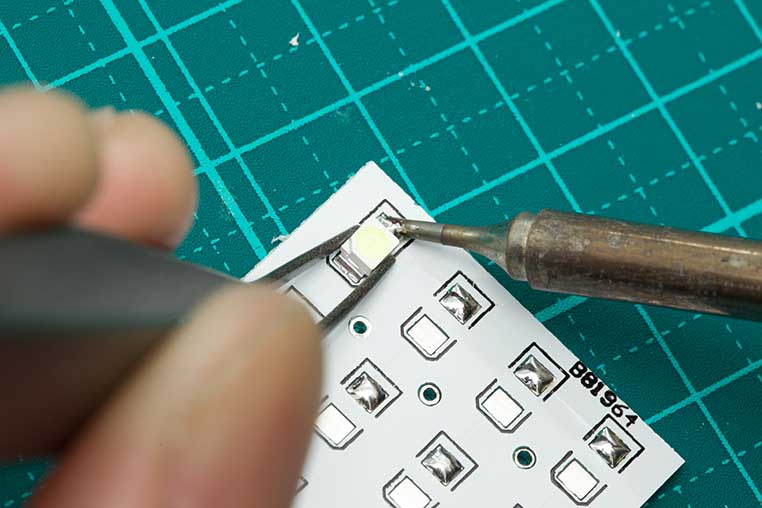

ピンセットでLEDを掴んで予備ハンダにあてながらハンダを溶かすと、チップLEDがすっと吸い付くように付きます。

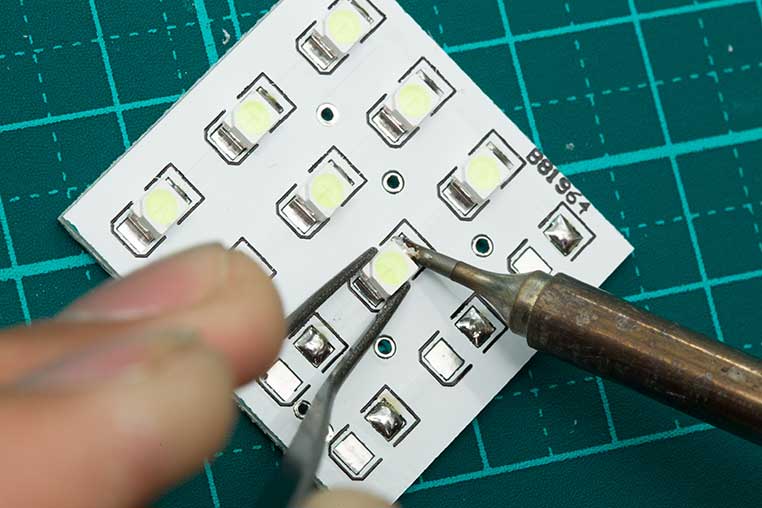

イルミ同じ作業をLEDの個数ぶん繰り返します。写真ではプラス側を先にハンダ付けしているけれど、この順番は自由です。

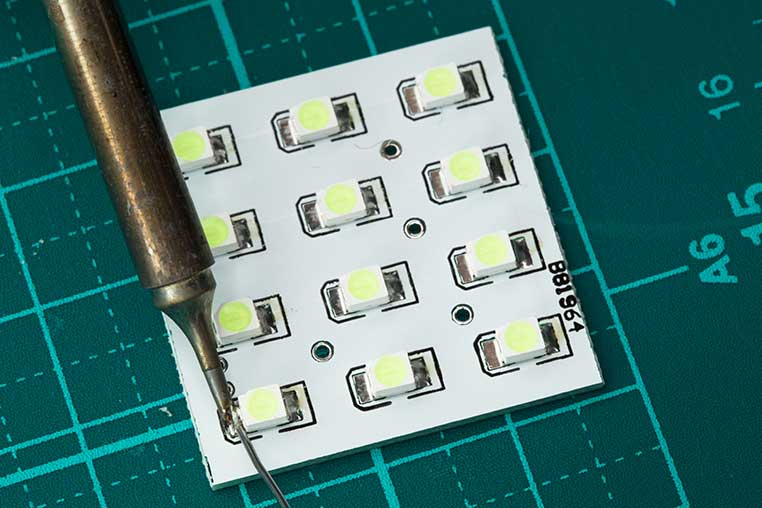

次は残る反対側の電極をハンダ付けしていきます。片側が固定できている時点でもうLEDが動くことはないので、反対側はやりやすいはずですよ。

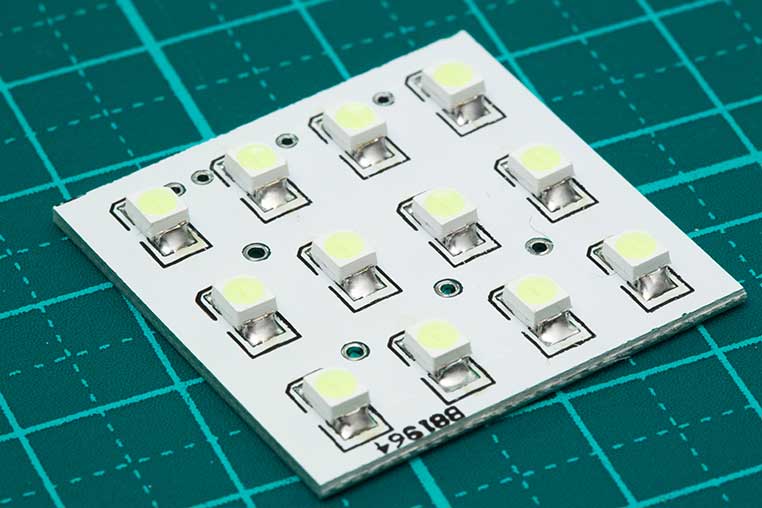

これで全LEDが固定できた！
LEDのサイズは5050より小さいけれど、ワンチップなのでハンダ付けしやすい。
