スマホの音楽を車で楽しむ（第3回）

---

純正ナビに、配線加工なしで外部アンプを取り付け（接続）する方法

純正ナビに外部アンプを取り付ける方法。これはすなわち、純正ナビと純正スピーカーの間にアンプを割り込ませる、ということ。この連載では「スマホの音声」をよくする目的でやっているが、スマホは関係なく、単に純正オーディオの手軽な音質アップにもなる。

•

  「スマホと車載スピーカーを、最短ルート（音質重視）でつなぐ方法」の続きです。

  ●レポーター：イルミちゃん

•

  順番として、今日はまず、純正ナビに外部アンプを取り付ける（接続する）方法から解説していきます。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  純正ナビに外部アンプを追加する……なんてことが、できるんですね。

•

  「ハイレベルインプット」に対応している外部アンプであればできます。

マ

メ

知

識

✔ 純正ナビは社外オーディオデッキとは違い、赤・白のRCAケーブル出力を持ち合わせていない。

---

✔ そのためRCA入力しか持たない一般的な外部アンプ（パワーアンプ）はつなげない。

---

✔ ナビやデッキが出しているスピーカー用の信号を外部アンプが受け取る方式を、「ハイレベルインプット」と言う。

•

  今回の連載では、スマホの音声を（ナビを通さずに）イイ音で鳴らすために、アンプを割り込ませますが、スマホ関係なしで、単に純正オーディオの音質アップもできるんですよ。

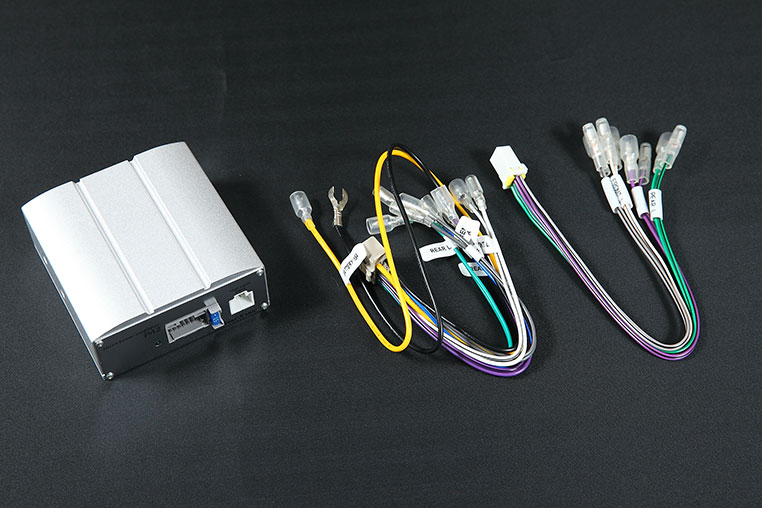

Amazonでも販売されているビートソニック マイクロパワーアンプ PA2。純正ナビと純正スピーカーの間に割り込ませる想定で開発された外部アンプ。

•

  デッキもスピーカーも純正のままで、音質が上がる！

•

  ハイ。通常だと、スピーカーを社外品に交換する……から入る人が多いと思いますが、アンプだけを追加するやり方ですね。

•

  斬新ですね〜。

•

  前回も言いましたが、そもそも純正ナビでは、スピーカーを駆動するには十分なパワーがないケースが多いんです。

•

  フムフム。

•

  だから、純正ナビと純正スピーカーの間に外部アンプを追加しての音質アップは、理にかなっています。

•

  ナルホド。

•

  つまり今回の技は、単に「純正ナビ＆純正スピーカーのままで音質を良くしたい」人にもオススメできます。

•

  スマホを使うかどうかに限らず、知っておいて損はなさそうです。

•

  具体的にはどのように、純正ナビと純正スピーカーの間にアンプを取り付けるのでしょうか？

•

  PA2は、スピーカー信号を直接入力できるパワーアンプですが……

•

  純正スピーカー線を切断する、ということ？

•

  いや、実はそういう配線加工無しで、外部アンプを割り込ませることが可能です。

•

  ほほう。

•

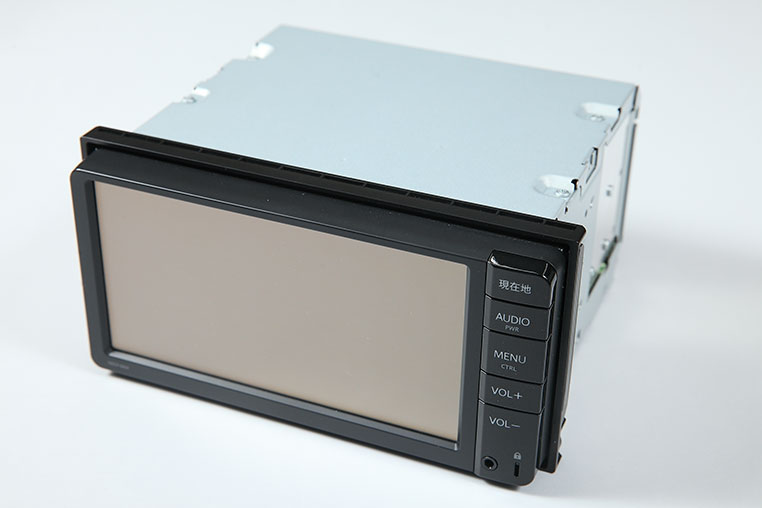

  ここでは、よくあるトヨタのディーラーオプションナビを例に説明します。


•

  これに対して外部アンプのPA2を割り込ませるために、2種類のハーネスを組み合わせて使います。

✔ BH1



Amazonなどでも販売されているビートソニックのオーディオ用配線コネクター（トヨタ・ダイハツ車用）BH1

•

  このBH1、もともとの用途は、車両側の純正ナビ用配線を生かして、市販のカーナビ（社外ナビ）を取り付けるためのものです。

•

  本来はナビ交換用なんですね。

•

  純正ナビを取り外し、残った車両側のコネクターにこのBH1コネクターを差すと、各配線がすべてギボシ端子付きの線に変換されます。

•

  それで、社外ナビのギボシ端子付きの線につなげる。

•

  そうです、そうです。つまり社外ナビ取り付け用ハーネス、ですね。

•

  しかし、今回の目的はナビ交換ではなく、むしろ純正ナビを生かす方向ですが？

•

  そうですね。そこで、もうひとつのハーネスを組み合わせます。

✔ BH5



ビートソニックのトヨタ純正ナビ配線コネクターBH5。適合はビートソニックHPで確認しよう。

•

  このBH5は、純正ナビを、他の車に移植したいというときに使うコネクターなんですよ。

•

  へ〜。
  そんなのもあるんですね。

•

  トヨタのディーラーオプションナビは、10ピン、6ピン、5ピンカプラーがささるタイプが主流です。


•

  つまり、この10ピン、6ピン、5ピンの中に、ナビに必要なすべての配線が通っています。

•

  そうなりますね。

•

  そこで、これらの配線を、一般的なギボシ端子の形に変換してしまえば……

•

  トヨタのディーラーオプションナビが、社外ナビみたいなギボシ配線状態になる？

•

  そういうことです。つまり、トヨタ以外の車にも付けられる……ということ。

•

  ほええ。

•

  コネクター側の形状が一致するのが、前提条件ですけどね。

•

  なかなか興味深い製品ですが、今回の企画は、純正ナビを外すわけではありませんよ？

•

  そうでしたね。

•

  さっきから、関係ないハーネスばかり持ち出して来ますけど……

•

  でも、このBH5とBH1を組み合わせると、カプラーオンで外部アンプ（PA2）を純正ナビと接続することが可能になるんです。

•

  と言うと？

•

  PA2には、もともとスピーカー信号を受け取るためのハーネスが付属していますので、それも組み合わせて……



写真右の配線は、マイクロパワーアンプPA2に付属しているもの。

•

  さきほど登場したBH1、およびBH5を組み合わせると、こうなります（↓）


•

  なんと！
  さすがハーネス屋ビートソニック！

•

  フフフ。（この接続方法は私も今回調べてはじめて知りましたが、それは言わなくてもいいか）

•

  純正ナビ＆純正スピーカーのままで、しかも配線加工ナシで音質アップできるなんて！

•

  PA2は、まさにそれを目的にしたパワーアンプですので。

•

  予算的にも、かなりローコストなシステムアップと言えそうです。

•

  今回はちょっと話がそれましたが、今回の話と「前回の話」（※）をミックスすると、スマホ→PA2→純正スピーカーを鳴らす、が可能になります。

  （※）「スマホと車載スピーカーを、最短ルート（音質重視）でつなぐ方法」参照。
