コルゲートチューブ、スパイラルチューブ、配線保護スリーブ。配線保護はどれがいい？

配線保護の定番はコルゲートチューブ。似たアイテムにスパイラルチューブがあるが、両者の違いをここで正しく理解しておこう。さらに、進化版の「配線保護スリーブ」も便利なので合わせて解説。それぞれの特徴を知って使いこなそう。

•

  今日のテーマは「配線保護」です。

  ●アドバイザー：エーモン 中塚研究員

•

  チューブなどを巻いて、保護するという話ですか？ プロショップの人がやっているのをよく見ますが……

  ●レポーター：イルミちゃん

•

  車内なら配線そのままでも基本的には問題ないのですが、車外で使う場合は、過酷な環境もありますので。

•

  エンジンルームとか、腹下配線とか？

•

  車外は雨・風にさらされるし、エンジンルームなら熱にさらされます。車体の下のほうだと、飛び石や融雪剤の問題もある。


•

  車体だって、下側は錆びてきますもんね。

•

  ハイ。車もダメージを受ける位ですから、配線は当然劣化していきます。

•

  そこで「配線保護」。
  重要な話ですね。

•

  一番ベーシックな配線保護方法は、コルゲートチューブを巻くことですね。

•

  コルゲートチューブは、純正配線でもよく使われていますよね。それだけに純正っぽいのもメリット。

コルゲートチューブ



エーモン製品名だと「配線チューブ」。いろいろな長さ・太さのものがある。

•

  エーモン製のコルゲートチューブは、3Φ、5Φ、7Φ、10Φ、15Φの太さがあります。

•

  配線の本数などに合わせて選べばいいんですね〜。

•

  似たような存在に、スパイラルチューブもありますよ。

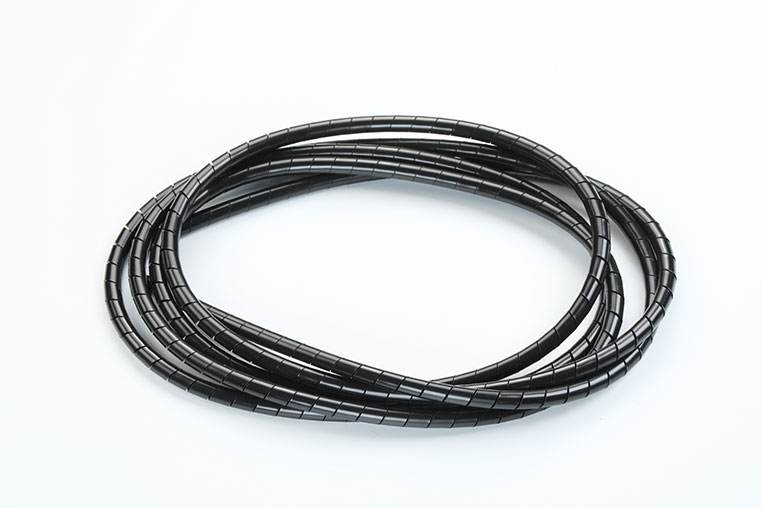

エーモン製品名だと「コイル型配線バンド」

•

  そういえば、コルゲートチューブとスパイラルチューブって、なにが違うんだろう？

•

  コルゲートチューブはパクっと割って、割り込ませていきます。スパイラルチューブは、らせん状になっているのを巻いていきます。

コルゲートチューブは横から入れる



スパイラルチューブは巻き付ける


•

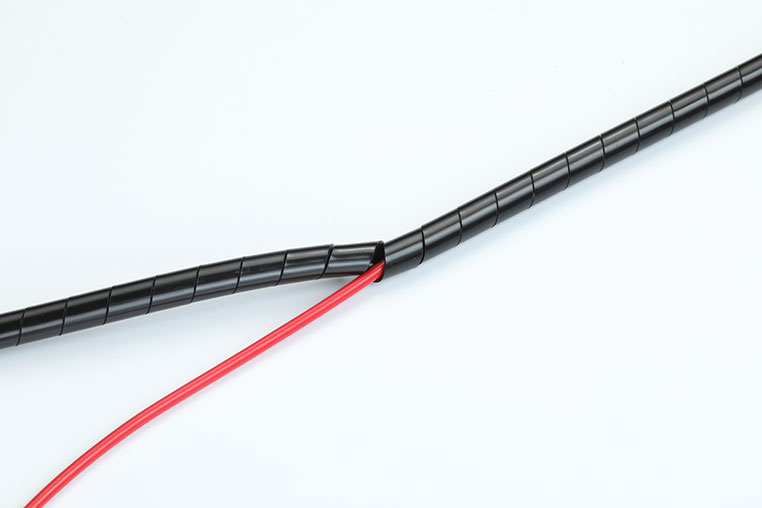

  この巻き方の違いで、スパイラルチューブのほうは「途中から1本だけ配線を出す」ことができますね。

•

  なるほど。コルゲートチューブは、途中からの脱出はできませんね。

•

  結束の用途ではどちらを使ってもOKですが、車外の配線では隙間の小さいコルゲートチューブを使うほうが一般的ですね。

•

  ただ、コルゲートチューブを巻いて保護する場合は、ギボシ端子などの接続端子を使っていると、その部分を覆いにくい。

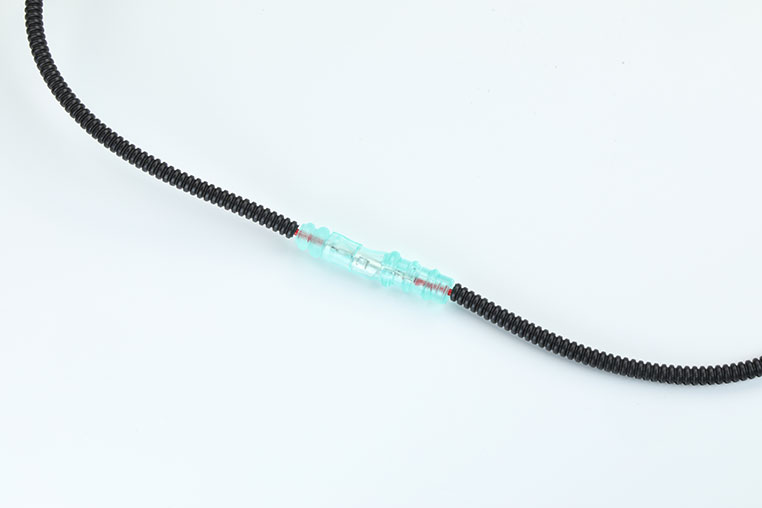

防水ギボシ端子と組み合わせた例。

•

  だから、こうやって端子を避けて、その前後で固定するのが普通です。

•

  もっと太いコルゲートチューブを使えばいいのでは？ 太いサイズがあるんだから。

•

  そうなんですが、コルゲートチューブやスパイラルチューブの場合は、一定の太さのままで覆っていきますから、端子の太さに合わせてしまうと、全体的に無駄に太くなりますよね。

•

  あー。
  そっか。

•

  かなり太いチューブを取り回すことになるので、現実的じゃないです。

•

  確かに。

•

  だから、配線に合わせてサイズを決めて、端子部分は外に出す、というのが通常の巻き方なんですね。


•

  上の例は端子も防水ギボシ端子を使っているから、露出していても問題ない。とは言え、気分的には全部覆いたい気はしますね。

•

  実は、このデメリットを解消する、第三のスリーブがありまして。フッフッフ。

•

  ムムム。まだ何か隠し持っているな、中塚研究員。分かりやすい。

•

  「配線保護スリーブ」というのがあるのです。

配線保護スリーブ



エーモンの「配線保護スリーブ」

•

  また新手の保護素材が出てきたようですね!?

•

  これは収縮素材を使っていて、ようするに「配線の太さに合わせて伸びる」んです。

•

  伸びる？

•

  今までの保護チューブはΦ数が決まっていて、使う配線の本数や太さに合わせて選んでいましたが、配線保護スリーブはチューブ自体が膨らむんです。

•

  ほほう。

•

  さきほど、コルゲートチューブのラインナップは、3Φ、5Φ、7Φ、10Φ、15Φがあると言いましたが、配線保護スリーブはサイズで言うと、3Φ〜9Φくらいの範囲で伸縮するんです。

•

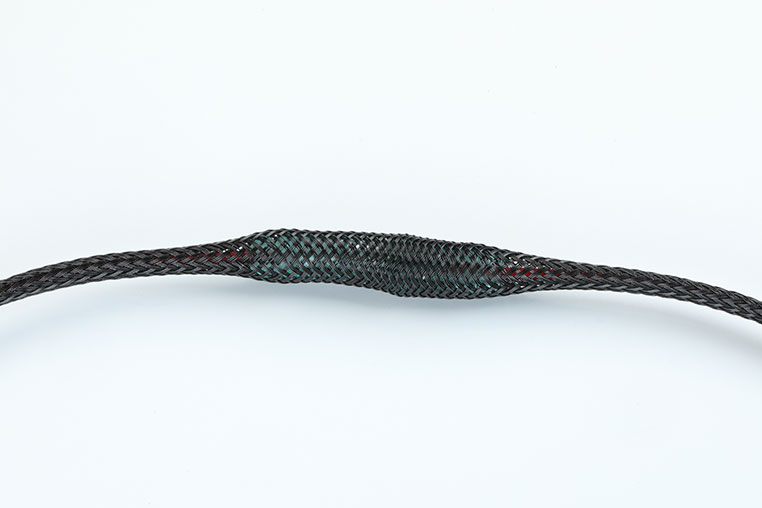

  細い部分と太い部分が混在していても、1本でまとめて保護できるってこと？

•

  そうなんです。端子を使っている部分も含めて、覆うことができます。これが最大のメリットです。


•

  なるほど。

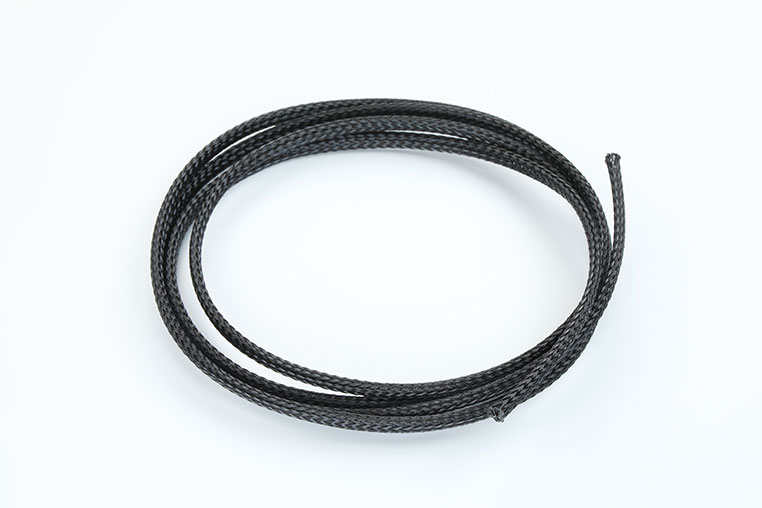

  メッシュ状になっているのか〜。

•

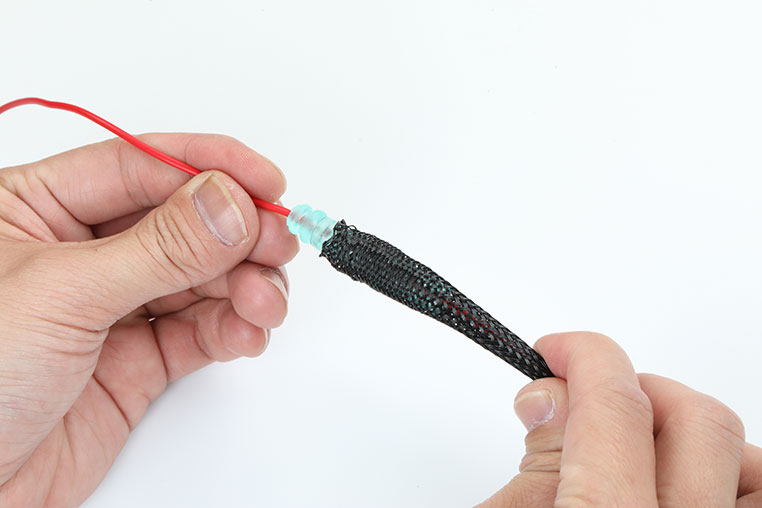

  入れる時は、シャクトリ虫のように、こうやって入れていくんですよ。


•

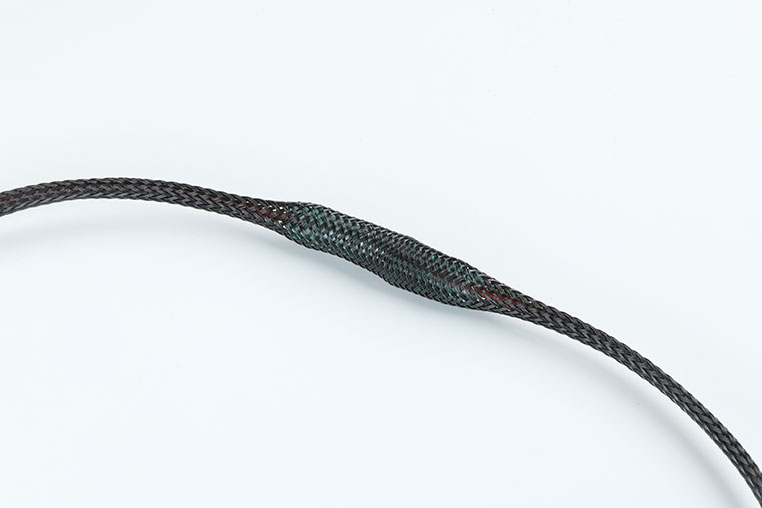

  細い部分は、ちゃんとスリムに仕上がるのがいいですね。


•

  付け加えると、配線保護スリーブはメッシュ状なので通気性も良い。

•

  通気性なんて、必要なんでしょうか？

•

  配線コードは熱を持ちます。たいした発熱ではありませんが、チューブで巻けば熱がこもりがちになります。

•

  「配線保護」という地味なテーマでも、水面下で進化しているもようです。
