ハイエースの自動防眩インナーミラーのバックカメラ映像を、ナビに映したい

ハイエースのオプション・自動防眩インナーミラーには、バックカメラ映像が映るのだが、その映像がとても小さい。そこで「バックカメラの映像をナビに大きく映せる」カメラアダプターを紹介。配線図付きで、分かりやすく解説する。

•

  前回「ハイエースのデジタルインナーミラーのバックカメラ映像をナビに映す方法」を解説しましたが、ハイエース乗りの悩みはこのパターンだけではありません。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  なんのことでしょうか？

  ●レポーター：イルミちゃん

•

  ハイエースのオプションルームミラーには2種類あります。前回記事で話題にしたデジタルインナーミラーというのは、6型ハイエースになって登場したオプションです。

•

  フムフム。

•

  それとは別に、5型ハイエースから引き継がれているオプションに、自動防眩インナーミラーというのもあります。

•

  じどう ぼうげん……？

•

  後方の車のヘッドライトが眩しい状況なら、自動で反射状態を変化させて、眩しくないようにできるミラーです。

•

  なるほど。

•

  この自動防眩インナーミラーもバックモニターを内蔵していて、バッグカメラ付き車はリバース連動でミラーの一部にバックカメラ映像が映ります。

•

  その点はデジタルインナーミラーと似ていますね。

•

  そうなんです。それで5型ハイエースのときから、「自動防眩インナーミラーのバックカメラの映像をナビ画面に映せるようにしたい」という相談が多かったのです。

•

  自動防眩ミラーの場合でも、解決可能なの？

•

  ハイ。5型ハイエースのときに対応製品を開発済みです。そして同じ手法が、6型ハイエースでも通用します。

•

  なるほどね。

•

  今日は、この自動防眩インナーミラーのバッグカメラ映像を、ナビに出力する方法について解説しておきましょう。

•

  自動防眩インナーミラーの場合は、ビートソニックのバックカメラアダプター「BC26」を使います。

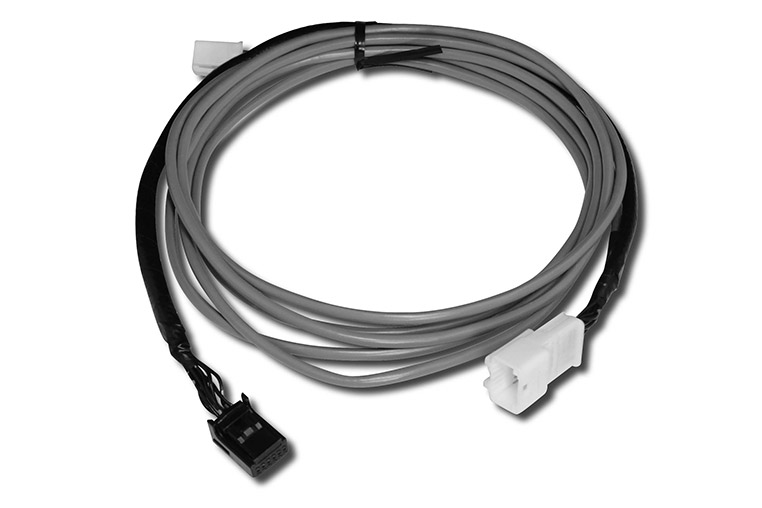

ビートソニックのバックカメラアダプター・BC26

•

  BC26は純正の自動防眩インナーミラーに流れているバックカメラ映像を抜き出して、それをディーラーオプションナビに出力するためのケーブルです。

•

  途中で割り込むわけですね。

•

  そうです。

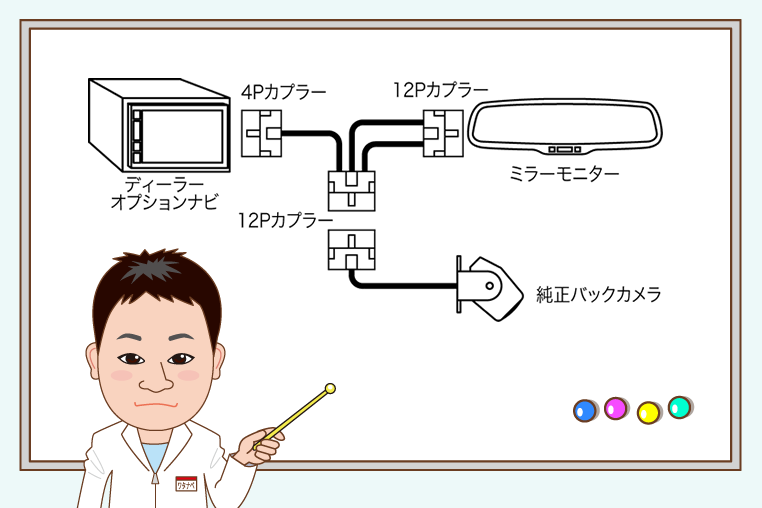

  図にすると、こういうことをやっています。



---

•

  しかもこれ、図を見ると、カプラーオンのようですが？

•

  そうですね。自動防眩インナーミラーにつながる12ピンカプラーをいったん取り外して、そこに割り込ませる方式です。

•

  フムフム。

•

  取り出した信号線の先も4ピンカプラーになっていて、これがそのまま、ディーラーオプションナビのバックカメラ入力につながる仕組みなのです。

•

  オールカプラーオンなんだ～。

•

  ただし、それゆえに、BC26だけで市販ナビ（社外ナビ）に純正バックカメラの映像を入力することはできません。

•

  そうなの？

•

  市販ナビの場合は、RCAのバックカメラ入力端子を備えていることが多いですから。

•

  そっか。
  形状が合わない。

•

  そこで、純正バックカメラ映像を市販ナビに映したいときは、もうひとつ「BC1」というカメラアダプターを併用します。



ビートソニックのカメラアダプター・BC1

•

  「純正バックカメラを流用し、社外ナビにつなぐ方法」でも登場したアダプターだ。

•

  今回の使用パターンも、「純正バックカメラの映像を市販ナビに入れる」点で同じですから。

•

  ナルホド。

•

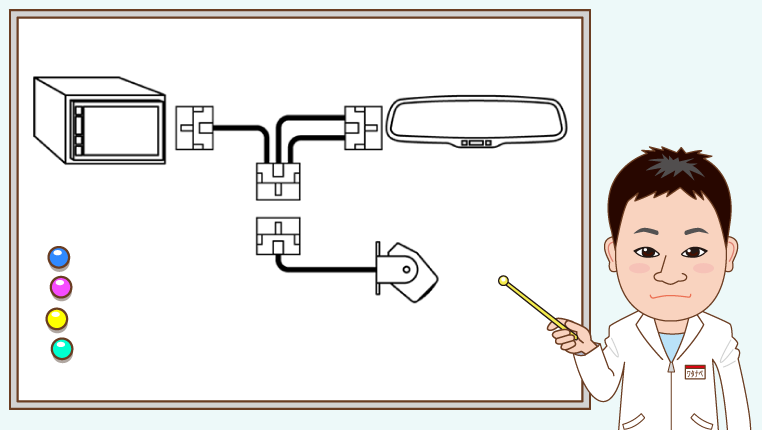

  BC26とBC1を組み合わせて、このように配線する（↓）と、ハイエースの自動防眩インナーミラーのバックカメラ映像を、市販ナビに映すことが可能になります。



市販ナビ側に、「RCAバックカメラ入力端子」が備わっていることが条件となる。

•

  ただ、前回説明した、デジタルインナーミラーに対してBC34を使うパターンと違い、ミラーとナビの両方にバックカメラ映像を映すのは不可、です。

•

  そうなんだ。
  そこは残念だけど…

•

  BC26のこの問題を解決するために、後から開発したBC34では、RCA分配機を併用できるような構成にした……というのが本当のところですね。

•

  なるほどね。
  納得。
