走行中に沈み込んでも干渉しないホイールセッティング

• 1
• 2
• 3

•

  あのぉ〜。前回の話だと、20〜25ミリ位引っ込めるツラウチがJ-LINE流ということでしたね。

  ●レポーター：イルミちゃん

•

  そうですね。フェンダーの折り返しが15ミリ程度あったとして。

  ●アドバイザー：J-LINE 氏家研究員

•

  でも、20〜25ミリってけっこう幅がありますよね。ツラウチにしても、5ミリの差って大きいじゃないですか。

•

  20〜25ミリと幅を持たせて言ったのは、あえて。「付けている足まわりによって変わるから」なんですよ。

•

  足まわりで変わる!? それってA社の車高調よりB社の車高調のほうがツラが出せるとか、そういう話……？

•

  簡単に言えば、そうですね。

•

  ……なんだか今日も、車高の深〜い話が聞けそうです。

•

  当たらないホイールセッティングとは何かと言うと、要するに「走行中に当たらない」ってことですよね。

•

  まあ、当たるのは走行中ですもんね。

•

  そうなんです。停車している状態でツラを見ていてもダメなんです。

•

  とは言え、普通は停車状態でツラ具合をうんぬんする人が多いと思いますが……、

•

  実際に停車時に見て、「もっと出せませんか？」「出せますよね？」って言う人は多い。

•

  で、J-LINEのツラは「甘い」って言われるそうですね。

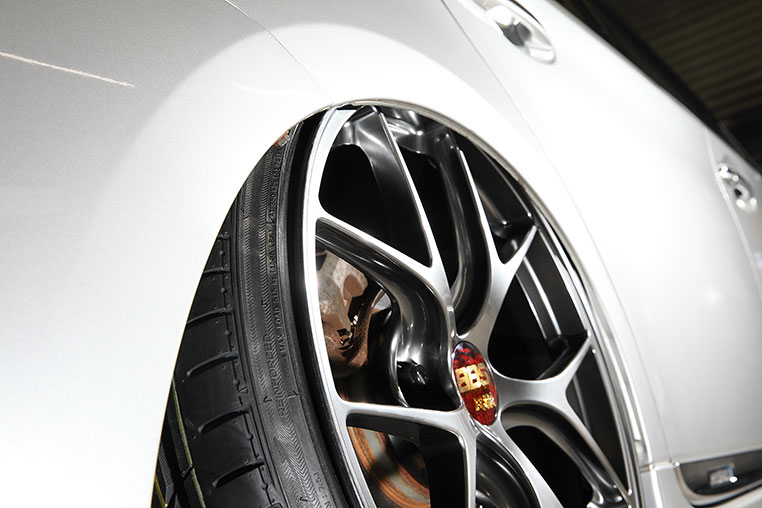

確かに停車時で見ると、もっと出せそうにも見える


•

  でも、停車時の状態を見てツラを決めてしまうと、走行中に車体が沈み込んだ時に、降りてきたフェンダーとホイールのリムが接触するんですよー。

•

  ……そんなに違うものですか？

•

  例えば停車状態で、タイヤにカブっている位の車高だったとするじゃないですか。

•

  フムフム。

•

  でも走行中にフルバンプすれば、そこから数センチは下がるということなので……、

•

  リムツラどころか、完全なリムカブりに突入ですね。

•

  そう。だから、そこまで下がるのを想定しないとダメなんです。

•

  問題は、走行中にフルバンプしたらどこまで下がるのか？ ということです。

•

  確かに。そこで何センチ沈み込むかで、出せるツラは変わりますね。

•

  でしょ。
  だから最初に言った通り……、

•

  車高調によって、マッチングは変わりますねっ！

•

  そうです。車高調が違えば、どこまで沈み込んでくるかも違うので。

バンプタッチ地点(最大の沈み込み量)は、車高調によって異なる


•

  ホイールが、少しカブった位のところでバンプタッチ。ここで下げ止まる車高調なら、それ以上下がってくる心配はいらないわけですが……、

•

  その場合は、そこそこをツラを出せそうですね。

•

  ところが、ホイールのリムどころかディスクまでカブってくるところまでストロークするなら、もっとウチに入れなくちゃいけない。

•

  ……でも、その車高調がどこまで沈み込むかなんて、走行中にバウンドさせてみないと分かりませんよね？ どうやって測るの？

•

  それを調べるために、わざとバンプタッチさせるんですよー。

•

  わざとバンプタッチ？

•

  J-LINEでは、バネを抜いて、ノーサス状態にしてみます。するとフルバンプさせたときに、どこまでカブるかを調べられる。

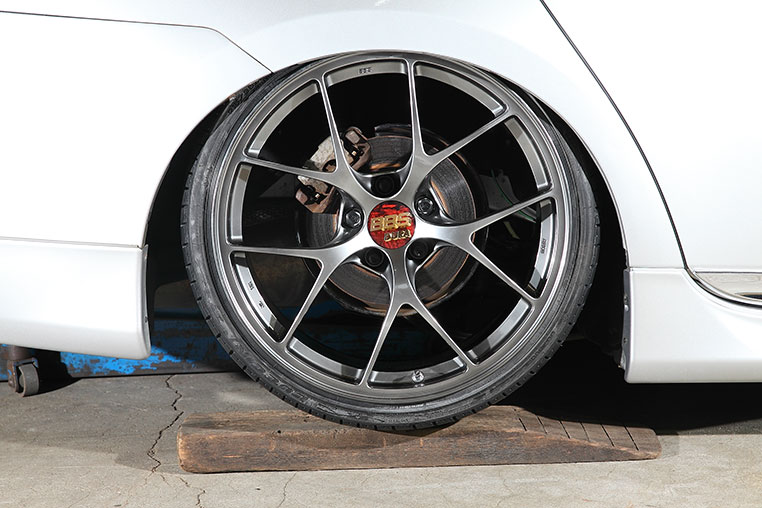

通常の接地状態


•

  バネを抜いた状態で、アクスルにウマをかけます。そしてゆっくり、フロアジャッキから降ろしていくんです。

•

  ほー。
  そうすると？

•

  アクスルが車体側に近づいていって、どこかの時点でバンプタッチして止まります。

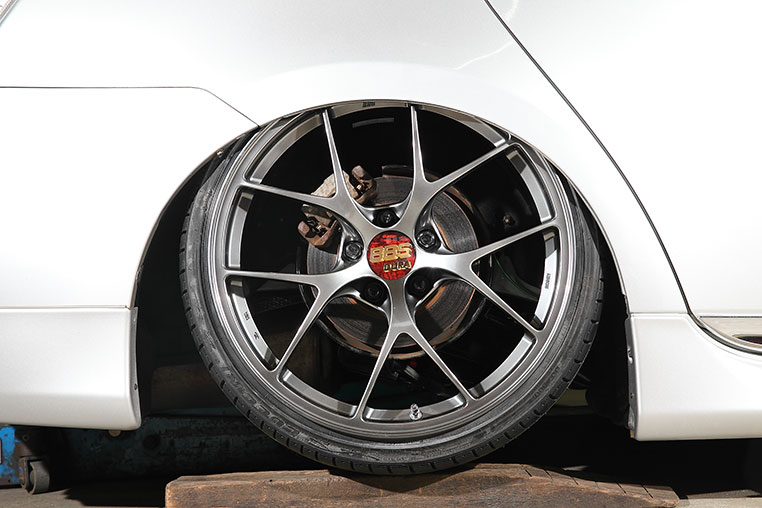

仮想のフルバンプ状態


•

  物理的に下げ止まる限界？

•

  そうです。それ以上は下がることはないので、その状態でもホイールが当たらないようにマッチングを考えれば、走行中に沈み込んでも当たりませんよね。

この状況で当たらないなら、走行中も当たらない！


•

  J-LINEはこんなことまでやっていたのかッ！

•

  それと、トーションビーム式は走行中は横方向の振れも大きい。なのでフルバンプの状態で、なおかつマージンが最低3ミリ以上……できれば5ミリ位は欲しいところです。

•

  そっか。走行中はタテ方向だけでなく、ヨコ方向にも動くんですね。

•

  こうして煮詰めていくと、停車時のツラを見て、もっと余裕で出せそうに見えるのは当たり前なんです。沈み込めばギリギリになるのです。

•

  J-LINEのツラは甘い……なんて、超誤解ですね。
