工具箱のレイアウト（配置）の話。KTCの深いこだわりは、参考になる

工具を収容する工具箱の、レイアウト（配置）考察。どこに何が入っているかによって、作業効率は変わってくるもの。工具箱づくりにも深いこだわりがあるKTCの最新の工具箱をモデルに、使い勝手のよい工具の配置を聞いた。

•

  「工具の姿置きを進化させる、KTCの発泡樹脂トレイ」の続き。

  ●レポーター：イルミちゃん

•

  前回は「工具の姿置きのメリット」を解説しましたが、今日は工具のレイアウトについて、お話しておきたいと思います。

  ●アドバイザー：KTC トリー研究員

•

  レイアウトってなに？

  ●DIYラボ別館 ユキマちゃん

•

  「どの工具をどこに置くか」の配置ですね。KTCの工具セットは、この点にも深いこだわりがあります。

•

  皆さんの工具の整頓にも役立ちそう。

•

  前回は両開きメタルケースを例にしましたが、発泡樹脂トレイを使った姿置きは、チェストタイプの工具箱にも採用しています。

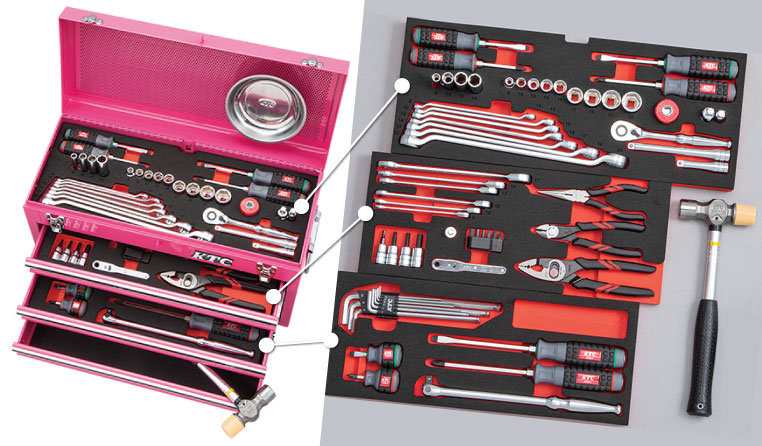

自動車向けとしてはイチオシの、チェストタイプ工具セット（入組67点）。写真は限定色のピンク。

•

  KTCのチェストタイプの工具セットは、自動車整備に特化したセットであることは去年解説しました。



✔「車の整備・DIYにおすすめの工具セットはどれ？」参照。

>>>リンク先で詳しく読む。

•

  そうか。チェストタイプも発泡樹脂トレイで進化したんだ。

•

  それだけではなく、トレイの素材を変更するにあたって、工具のレイアウトも見直しました。

•

  どう見直したのでしょうか？

•

  去年までのチェストタイプの工具セットは、こういうレイアウト（↓）になっていましたが……

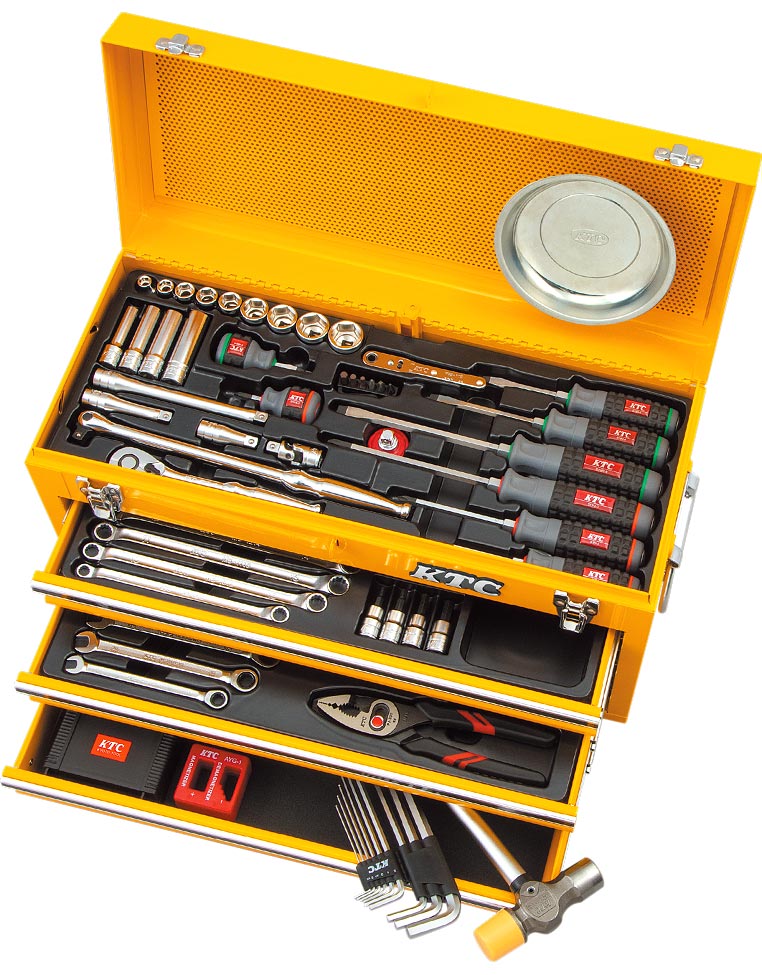

従来モデル


•

  それが、2021 SKセールの新モデルでは、こう変わりました。

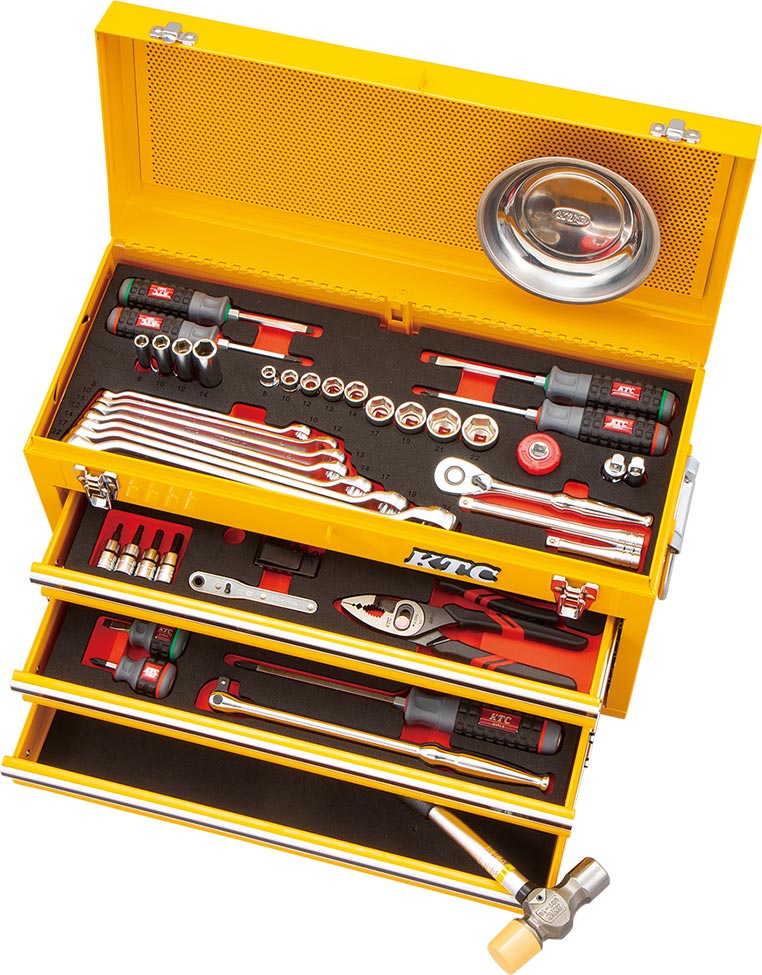

新モデル


•

  ん？
  何がどう変わったんだ？

•

  分かったぁ！
  めがねレンチが、一番上に移っている。

•

  そうですね。
  そこが重要です。まずは。

•

  そうかな。
  そこ、そんなに重要？

•

  大前提として、チェストタイプ（引出し式）の工具箱は、引出しを1段ずつしか開けられません。

•

  そうなの？
  なんで？

•

  転倒する危険があるからです。

•

  タンスと同じですね。

•

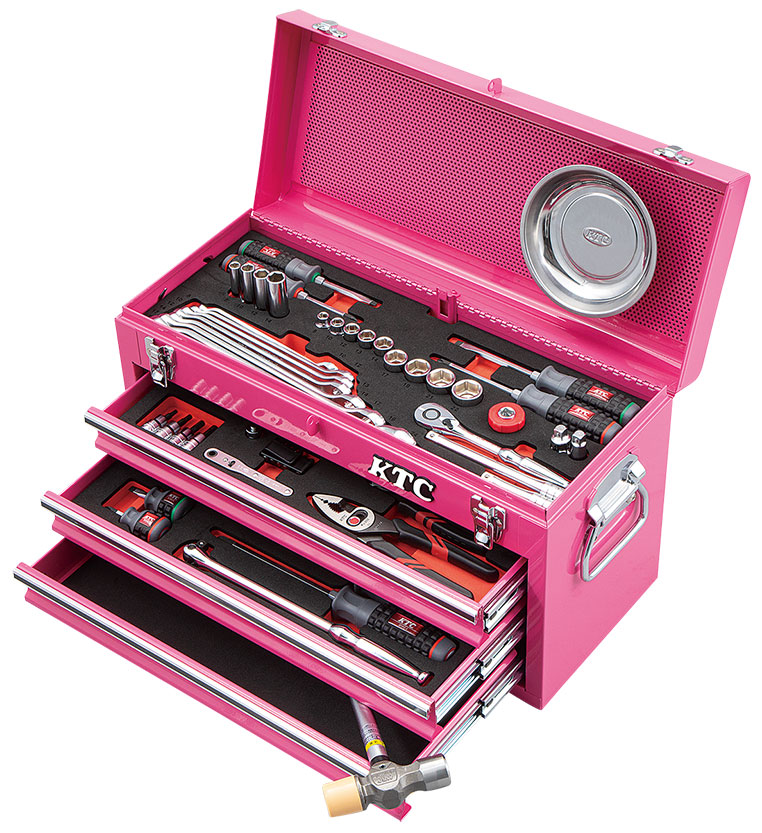

  つまり、こういう写真（↓）はあくまでも商品の内容説明のためであって、工具箱の使い方としてはNGです。


•

  では、一段だけ開けっぱなしするのはいいの？

•

  引出しは、基本的に開けっぱなしもNGです。開けっぱなしにしておくと、ぶつかってケガをするかも知れないし、やはり危険です。

•

  では引出しを開けて、工具を取り出すたびに、引出しを閉めろと。

•

  当たり前でしょう。
  タンスと同じだってば。

•

  そう言うけどさ、タンスと違って、作業中はいろいろな工具を出し入れするから、そこを考えるとけっこう手間じゃない？

•

  文句ばかり言っていないで、開けたら閉めなさいっ！

•

  そういう話じゃないでしょうが！

•

  いっぽう、トップパネルは開けたままにしておいても問題ありません。

•

  ……あれ？

•

  フタは開けっぱなしでもいいんだ

•

  そうなんです。だから、チェストタイプの工具箱においては、トップ部によく使う工具を配置すると良いですね。

•

  なるほど。
  そういうことか。

•

  よく使う工具ってなんだろう？

•

  自動車整備に特化して考えると、まず六角ボルトを外す工具の使用頻度が高いわけです。



✔ ねじの勉強をイチからしたい人は、「車で使われている〈ねじの種類〉と〈サイズの謎〉〉」参照。

•

  六角ボルトを回すときに使う工具は、ソケットレンチかめがねレンチの2択の中から選ぶのがセオリーです。

•

  ふむふむ。

•

  ラチェットハンドルが使えるスペースがあるなら、ソケットレンチを使うことが多いですし、スペースが狭かったらめがねレンチの使用頻度が高い。

•

  ということは……

•

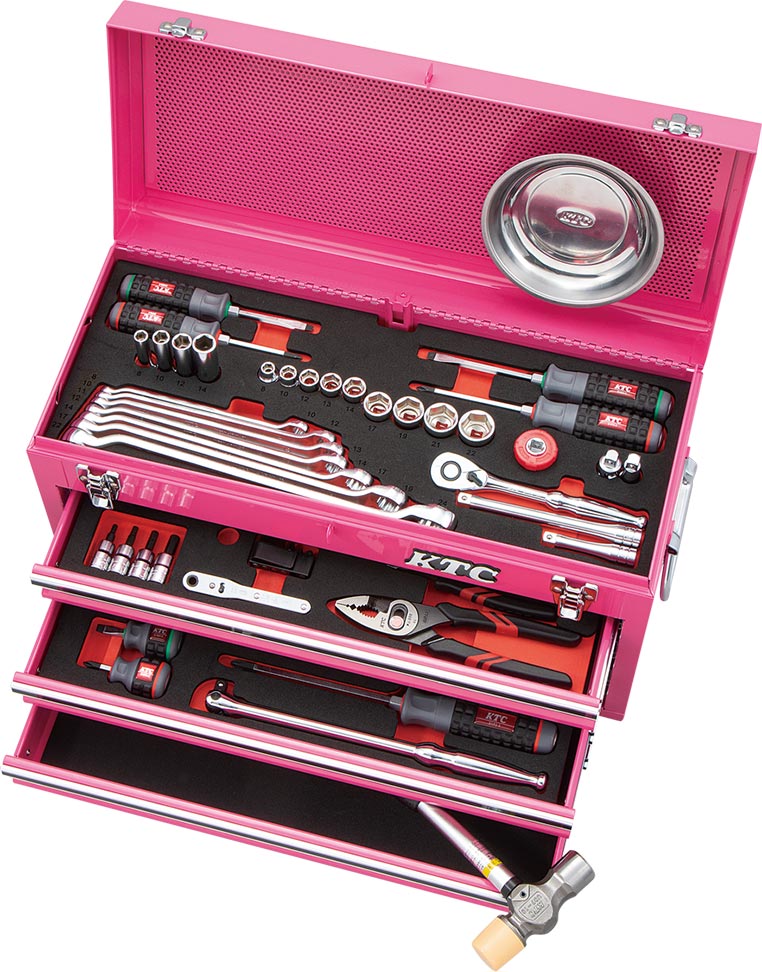

  これらの工具は引出しを開けなくても取り出せるよう、新しい発泡樹脂トレイではトップに配置しました。


•

  このレイアウトなら、たいていの作業は、引出しを開けなくてもできます。

•

  トレイの素材だけでなく、工具のレイアウトも見直して進化させているんだ。

•

  う～ん……。
  でも、この話にはウラがあるね。

•

  ……なにが？

•

  今回の発泡樹脂トレイでレイアウト変更したっていう話でしょ、コレ。

•

  そうですけど、何か？

•

  ならば、めがねレンチを上に持っていけたのは、もともとトップに配置していた何かを、下に移したからでしょう！

•

  あ。
  そういえば、そうなるか。

•

  いいところに気がつきましたね。

•

  けっきょく、下に移した工具が、取り出しにくくなったっていう話なのよ、コレは。

•

  ……では、どの工具が下に行ったのでしょうか？

•

  使用頻度の低い、プラスドライバーやマイナスドライバーの3番（※大きいサイズ）です。


•

  あー！

•

  ドライバーの使用頻度を考えると、車の場合はプラスの2番がほとんどです。これは前に解説しましたよね。



✔「プラスドライバーのサイズの選び方。買うべきは何番か？」参照。

•

  小さな部品の分解などだと、1番を使うことはありますけど、大きい3番はほとんど使う機会がありません。特に車では。

•

  だから下に持っていったのか。

•

  そうです。あまり使われない工具を、2段目の引出し（トップから数えて3段目）に移動させたのです。

•

  そういう考え方で、工具のレイアウトを決めているんですね～。

•

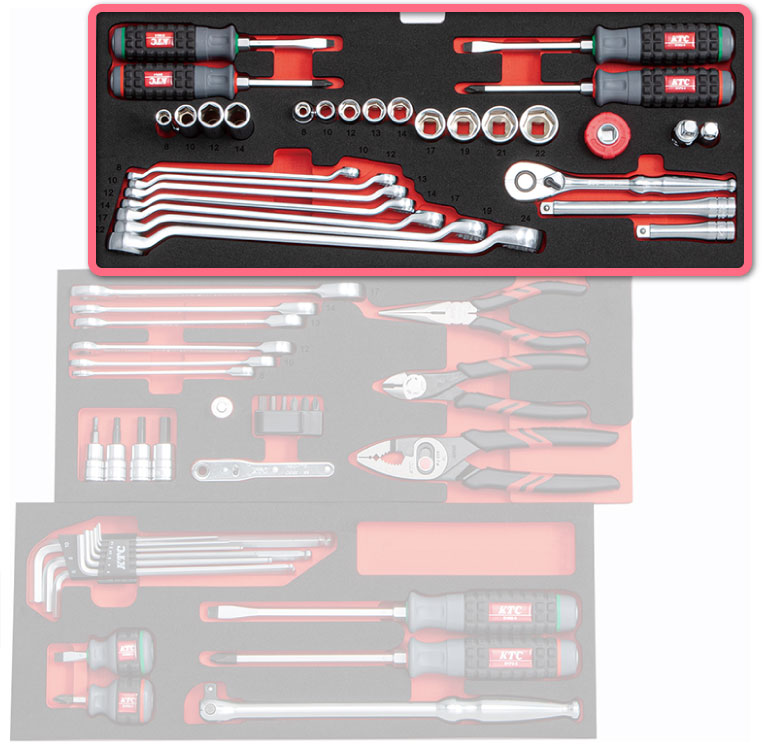

  新型の工具セットでは、トップパネルを開けておけば、プラスの1番と2番・ソケットレンチとラチェットハンドル・めがねレンチが選べる状態になっています。

•

  引出しを開け閉めする回数が激減しそう。

•

  では、その間にある、1段目の引出しには何が入っているの？

•

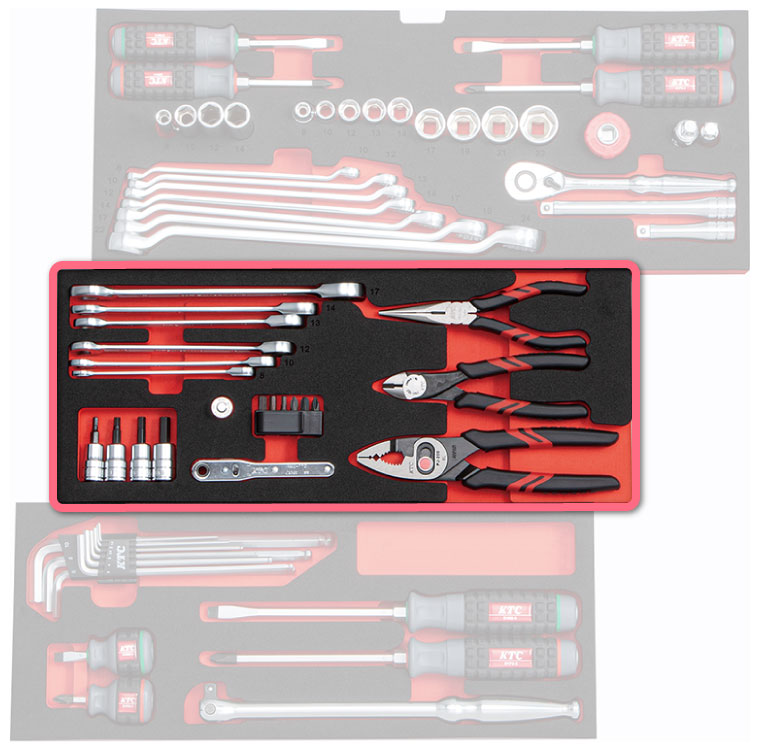

  プライヤー・ラジオペンチ・ニッパーといった、地味にそこそこ使う工具を第二優先として、1段目の引出しに配置しています。


•

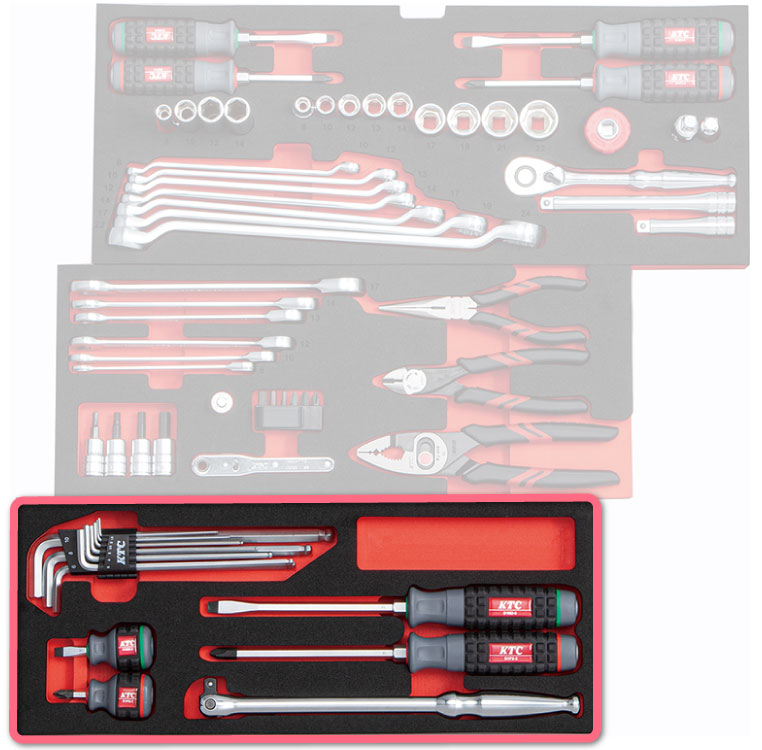

  そして、普通の工具ではゆるめられないねじに使う工具、スピンナーハンドル・スタッビドライバー・六角棒レンチなどは、さきほどの大きいドライバーと同じ、2段目の引出しに入れました。


•

  作業頻度に合わせて、トップ→引出し①→引出し②という順になっている。

•

  そうです。ここまではまあ、考えれば思いつくことではありますが、実際のレイアウトの組み立ては難しいものがありました。

•

  ふむ。

•

  特に発泡樹脂は柔らかいので、壁があまりに薄いとちぎれやすくなります。壁にある程度の厚みはいるんです。

•

  そういう条件も加わってくるんだ。

•

  それに、スペースに収めただけでは意味がなく、指が入る隙間なども作り、取り出しやすくしなければなりません。

•

  確かにね。
  マネできそうでマネできそうにない面もある。

•

  それらの要素を踏まえて、KTCが最適解として作り出したのが、今回の姿置きのレイアウトなんです。

•

  工具のレイアウト……パズルゲーム的だな。

•

  まさに、そういう面がありますね。
