USB電源を車内の隠れた場所から取る方法

スマホの充電用途に限らず、車でもUSB電源の必要性が高まっている。最も手軽なのはシガーソケットに差し込むタイプのアダプターだが、USBケーブルがダラ〜ンと丸見え。そこで配線を隠してUSB電源を取るための便利アイテムを紹介。取り付け方も解説する。

•

  最近は、車の用品でもUSB電源で動作する機器が増えていますよね。

  ●アドバイザー：イルミスタ・野本研究員

•

  確かに。USB電源が必要なのは、スマホの充電だけじゃないですね。

  ●レポーター：イルミちゃん

•

  しかし、シガーソケットに差し込むタイプのUSBアダプターだと、配線が丸見えになってしまいますよね。

USBケーブルが見苦しい


•

  スマホの充電だったら、充電している間だからいいとしても……

•

  ずーっと付けっぱなしにしておく機器は、見えない場所から電源を取りたいところです。

•

  そうすれば、シガーソケットもスマホ充電用に空きますね。

•

  そういうメリットもあります。

•

  でも……。
  見えない場所ってドコ？

•

  例えばヒューズボックスや、ナビ裏など。裏から電源を取り出せる場所は、いろいろあるじゃないですか。

車の電源はヒューズなどから取り出せる


•

  それはそうですけど……今ほしいのは、USB電源ですよ？ 車の電源は12Vだから、USB機器には使えないのでは？？？

•

  そうですね。車はDC12V、USB電源はDC5V。なので、電圧が違います。

•

  だめじゃん。

•

  だから「デコデコ」を使うんですよ。

•

  デコデコ？

•

  DC/DCコンバーターのことを、通称デコデコと言うんです。ようは、電圧を変換する部品のことですね。

•

  それはつまり……車の12V電源を、USBの5V電源に変えられる？

•

  そうです。
  こういう部品（↓）を使います。

USB DC/DCコンバーター



車のDC12Vを、USB電源の5Vに変換できる。USB DC/DCコンバーター

•

  これは、DC/DCコンバーター単体ではなくて、それにUSBポートが合体したアイテムです。

•

  USB機器のUSBケーブルを、そのまま差せるようになっているんだ。

•

  そうですね。あとは反対側に出ている線に、車から電源とボディアースを取るだけです。

•

  見えない場所から電源を取るなら、ヒューズボックスが定番。今日はそこから取り出す例で紹介しましょう。

•

  この場合は、セットでヒューズから電源を取るためのアイテムが必要になりますね。

ヒューズ電源コネクター



ヒューズ形状の種類の違いで3種類ある。

ミニ平型ヒューズ電源コネクター	平型ヒューズ電源コネクター	低背ヒューズ電源コネクター

•

  車のヒューズには平型（ひらがた）、ミニ平型（ミニひらがた）、低背（ていはい）など種類があります。自分の車のヒューズ形状に合った、ヒューズ電源コネクターを用意しましょう。

•

  つまりヒューズ電源コネクターを買うのは、ヒューズを調べてから……ですね。

•

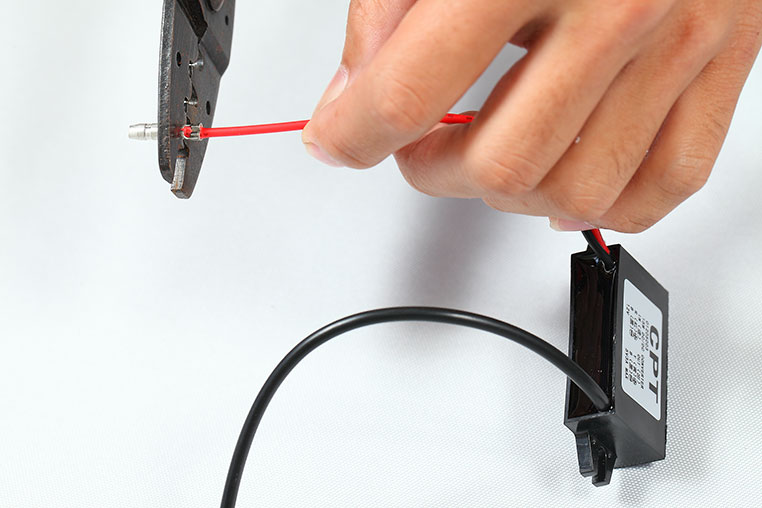

  そしてDC/DCコンバーター側の線には、あらかじめギボシ端子を付けておきます。

両者はギボシ端子でつなぐ



端子の付け方が分からない人は、「ギボシ端子の正しい付け方」を参照。

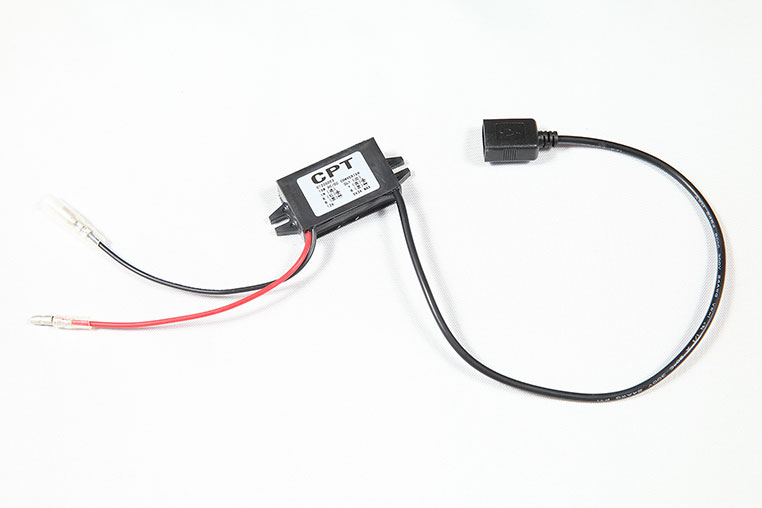

接続準備完了！


•

  では！
  どのヒューズから電源を取りましょう？

•

  USB機器用の電源なので、基本的にはエンジンオフで遮断されるACC電源（アクセサリー電源）から取るのがよいでしょうね。

•

  電源の種類を調べるには、検電テスターが必要です。

検電テスター



使い方が分からない人は、「検電テスターの正しい使い方」を参照。

•

  まずはACC電源ヒューズの探し方。エンジンオフでは反応せず、ACCオンになった段階で、検電テスターが反応するヒューズを見つけましょう。



ヒューズの金属露出部分に、テスター先端を当てる。

•

  ACC電源ヒューズは、どんな車でもすぐに見つかりますね〜。

•

  見つけたら、純正ヒューズを抜きます。



写真の工具は、純正で付属のヒューズ抜き。なければラジオペンチ等で引っ張ればすぐ抜ける。

•

  純正ヒューズが抜けたら、純正ヒューズを、ヒューズ電源コネクターに差し込み直します。




2か所ヒューズの差し込み口があるが、純正ヒューズは足に近いほうに差し込む。

•

  純正ヒューズを流用するので、保護回路はそのまま生かせる仕組みです。

•

  もう一か所の差し込み口は？

•

  こっちは、電源取り出し線のためのヒューズを付けておきます。これは付属品です。


•

  この部分のヒューズは、使う機器に合わせたアンペア数を選ぶといいんですけど……

•

  そんなこと言われても……。
  分からないカモ。

•

  よく分からなければ、3Aや5A（アンペア）あたりを付けておけばOK。このヒューズの主な目的は、ショートさせたときなどに回路が遮断されることですので。

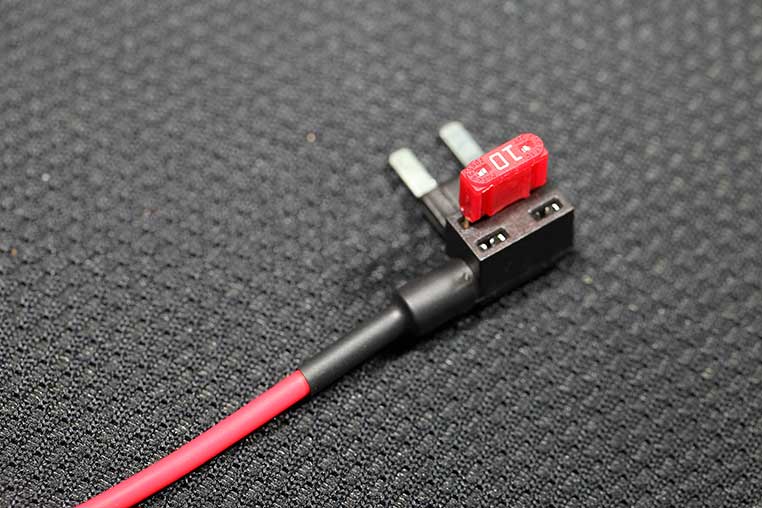

付属のヒューズもセットしたところ


•

  次にヒューズ電源コネクターを、もとのヒューズの位置に差し込みます。


•

  あとはこの線を、DC/DCコンバーターのプラス線とつなげばいいんですね。

•

  残るはボディアースの配線。延長コードとクワ型端子を使って、下写真のようなアースコードを作ります。

リアル配線図



別記事の、「クワ型端子の付け方」なども参照。

•

  今回のモデル車（L175ムーヴ）は、助手席側グローブボックス裏にヒューズボックスがありました。この場合は、ボディアースもグローブロックス裏の金属部のネジで取ると、てっとり早いですね。

ボディアース接続する


•

  これでDC/DCコンバーターの電源が取れました。


•

  DC/DCコンバーターにUSB機器のUSBケーブルをつないだら、そのまま裏に隠してしまえばOKです。

•

  グローブボックス裏などの隠れた場所で、USB機器の電源が取れるってことですね〜。
