ギボシ端子を電工ペンチで正しくかしめる（付ける）方法

• 1
• 2

•

  次はギボシ端子の根元にある大きいほうのツメを、配線コードの被覆に食い込ませます。

•

  ここも、2段階でかしめるんですか？

•

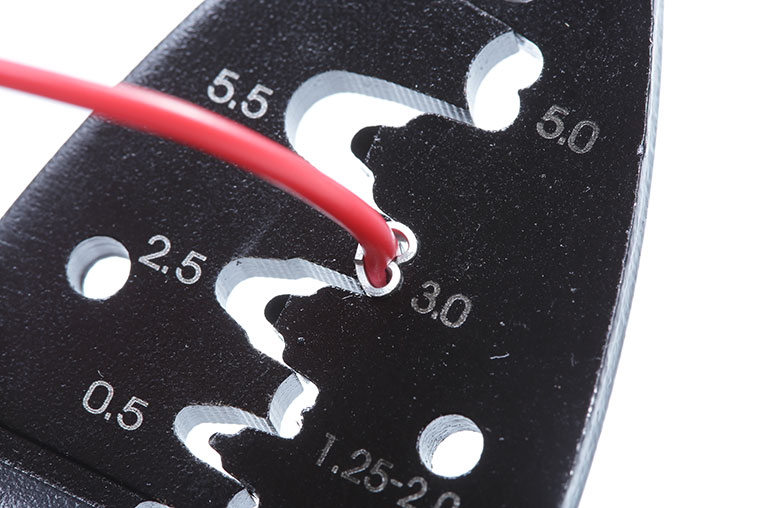

  そうなんですけど、芯線にかしめたツメより大きいツメなので、より大きい穴を使います。1発目は「3.0」と書かれた穴で軽くつぶします。

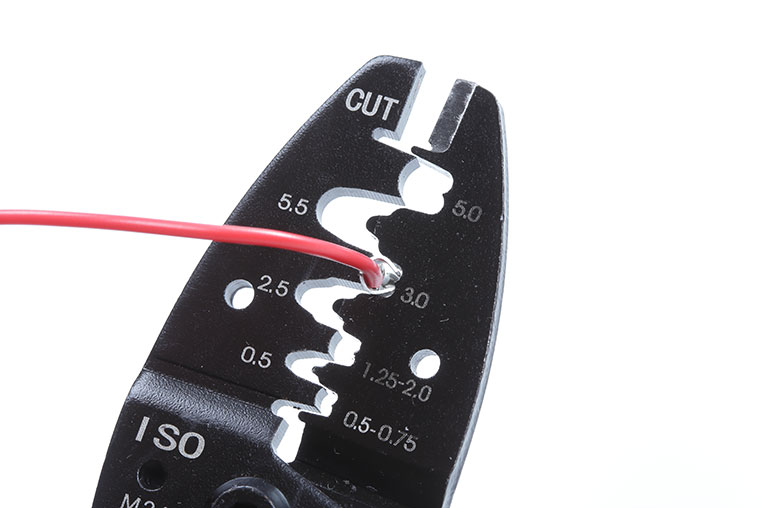

最初は3.0と書かれた穴にセット



まずは軽〜くつぶす


•

  3.0の穴で軽くハート形につぶしておいて、本締めは1ランク小さい穴の「1.25-2.0」を使います。

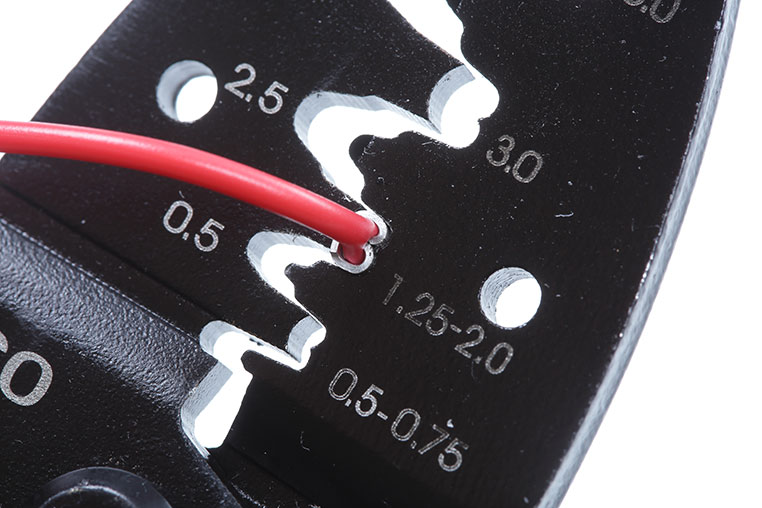

本締めは「1.25-2.0」で行う


•

  芯線のツメは「1.25-2.0」で仮締め、「0.5-0.75」が本締めでしたが、被覆にかかるツメは「3.0」が仮締め、「1.25-2.0」が本締めということですね。

•

  ちょっとややこしいですけど、そうなりますね。ツメが大きめなので、1段階大きい穴を使ってかしめるのです。

キレイなハート形で被覆をガッチリ固定


•

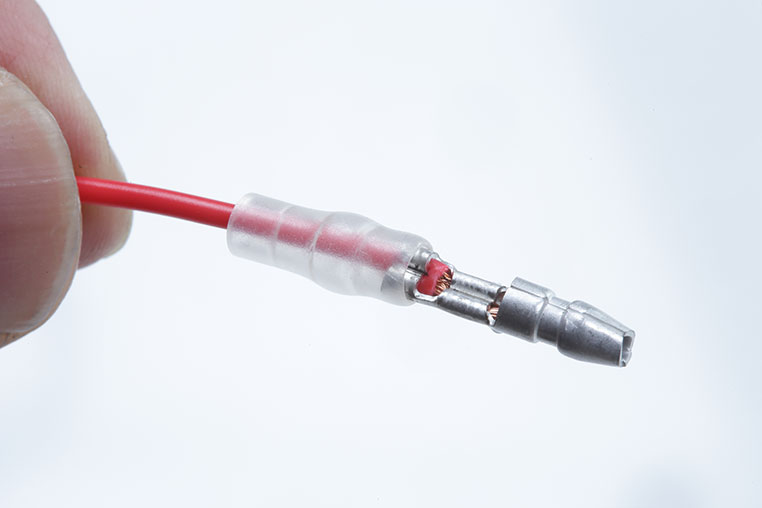

  あとは最初に通しておいたスリーブを戻して、端子根元にかぶせます。

スリーブを戻して

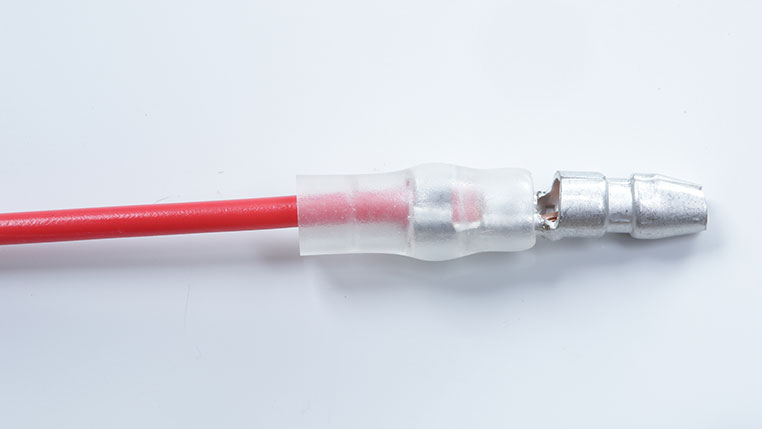

ひとまずオス端子は完成

•

  ここまででギボシ端子オスが付けられましたが、メス端子の場合は？

•

  ギボシ端子はオス、メスともに付け方は同じです。端子の形は違いますが、ツメが2カ所あるのは同じ。

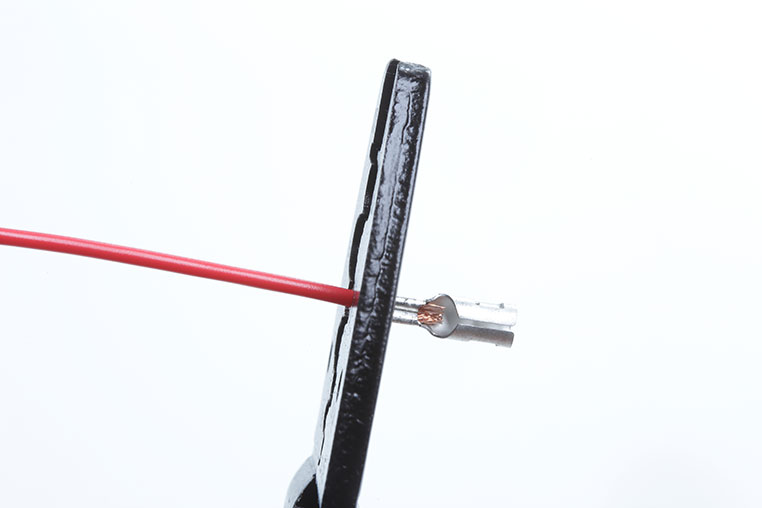

かしめ方はオス端子と同じ！

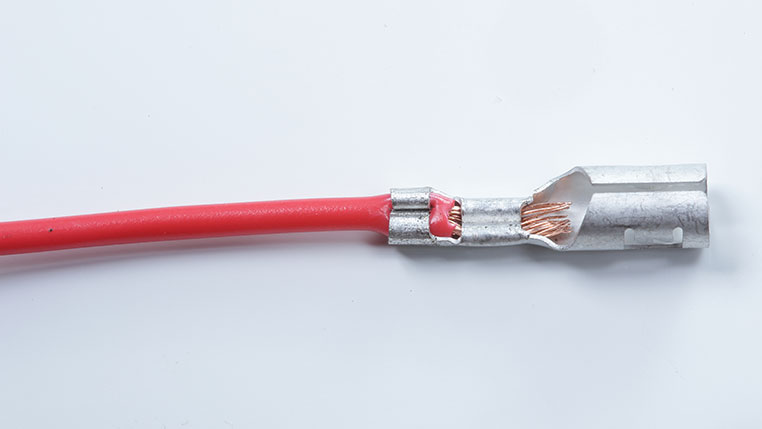

ギボシ端子メスの装着後


•

  ギボシ端子オスとの違いとしては、メス端子の場合はスリーブが大きく、端子全体を覆うようになっています。

•

  なんでメス端子はスリーブが大きいんだろう？

•

  端子全体を覆うことで、つながっていない状態でも絶縁できているのがギボシ端子のメスなんです。だから電気が流れてくる電源側にはメス端子を使うと、作業中のショートを防止できますよ。

•

  へぇ〜！ ギボシ端子の付け方が、まさかここまで深いとは思ってもみませんでした。

オスとメスを接続して完成！
