車以外のDIYシリーズ

---

DCボリューム調光器を
壁に埋め込み
取り付けする方法（後編）

•

  「DCボリューム調光器を壁に埋め込み取り付けする方法の続き。

  ●DIYラボ別館：ユキマちゃん

•

  いよいよ調光器を壁に取り付ける工程だね。

  ●DIYラボ別館：所長

•

  調光器とLEDテープライトの配線方法は以前に紹介済みですが……

  ●アドバイザー：イルミスタ 野本研究員



「室内照明用のLEDテープライト・調光器・電源のつなぎ方」参照。

•

  実際の作業では配線を調光器につなぐ前に、市販のスイッチボックスを壁の穴に入れます。

•

  フムフム。

•

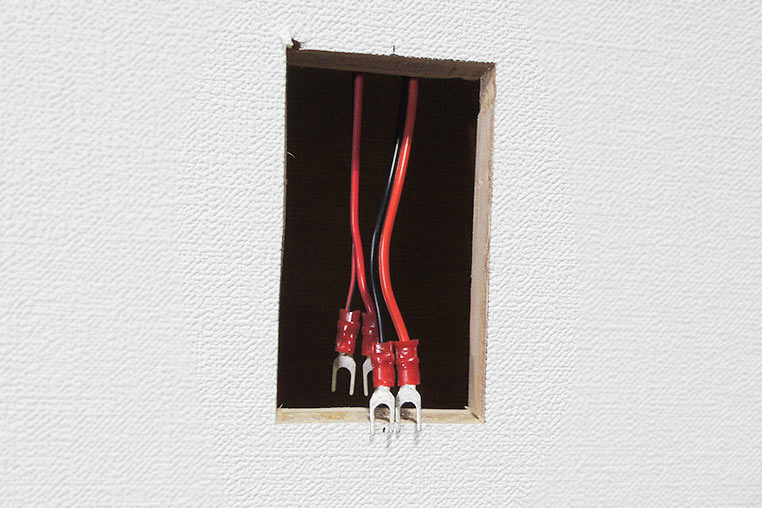

  穴の向こう側に配線を持ってきておいて……


•

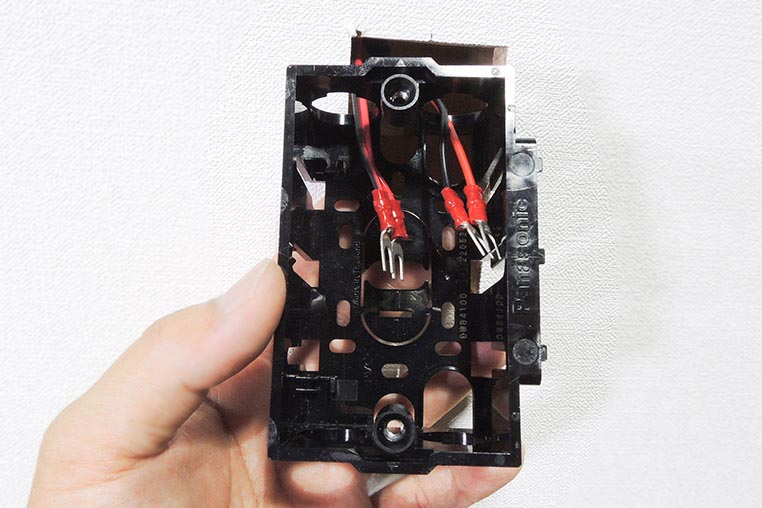

  スイッチボックスに配線を通します。


•

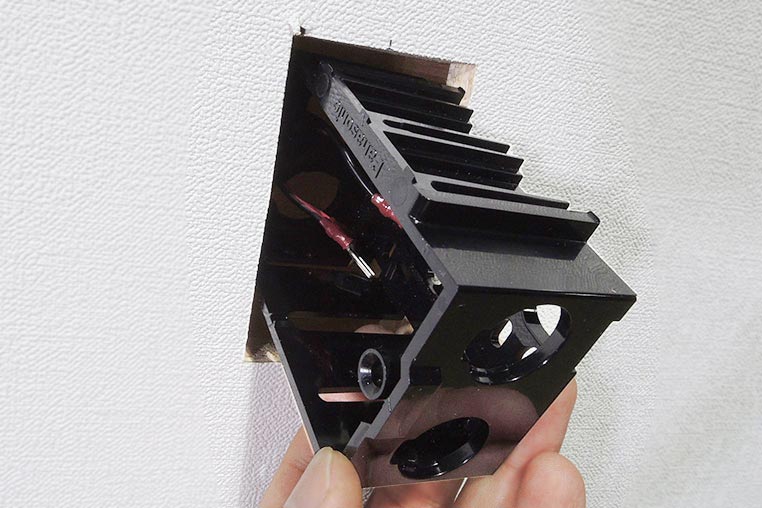

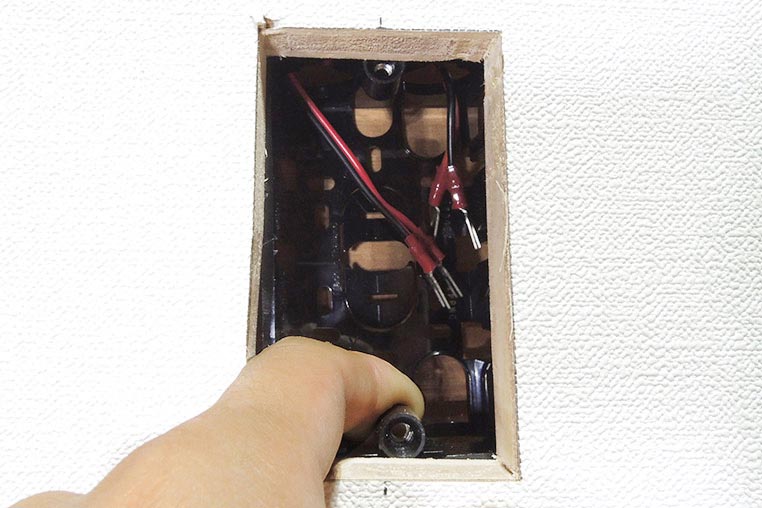

  そしてスイッチボックスを穴の奥に入れます。


•

  この時点ではまだスイッチボックスは固定されていないので、向こう側に落とさないように注意が必要です。


•

  これ、スイッチボックスをどうやって壁に固定するの？

•

  調光器とスイッチボックスで、壁を挟み込むように固定する方式なのです。

•

  そういうことか。

•

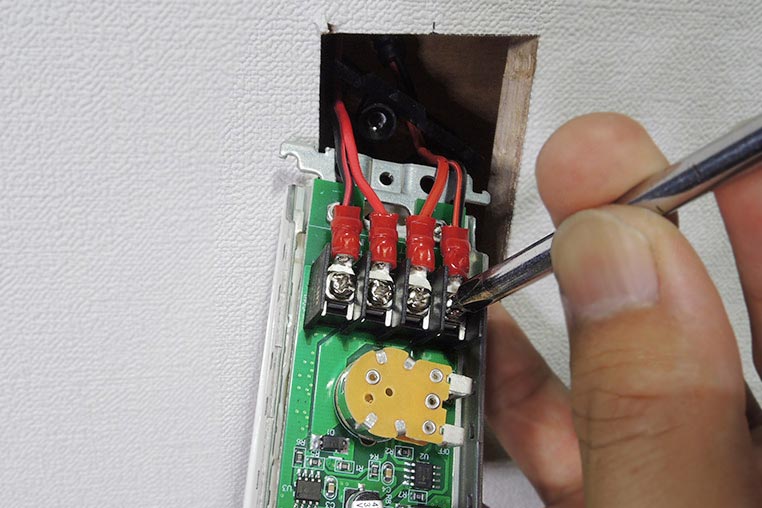

  その前にスイッチボックスを通過させた配線を、調光器の基板につなぎます。



以前に解説済みの配線方法を参照。

---

•

  入力側と出力側があるんだったね。

•

  それぞれにプラス線とマイナス線があるから、合計4本をつなぐ。

•

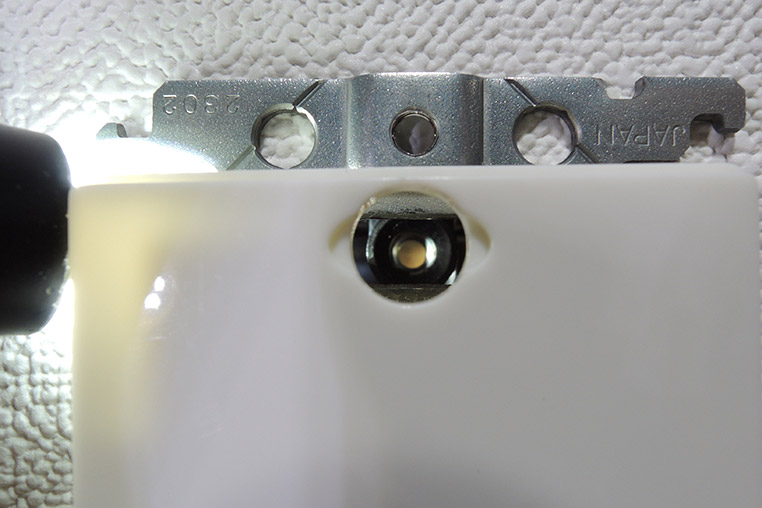

  配線を接続できたら調光器とスイッチボックスをネジで留めるので、お互いのネジ穴の位置を合わせます。


•

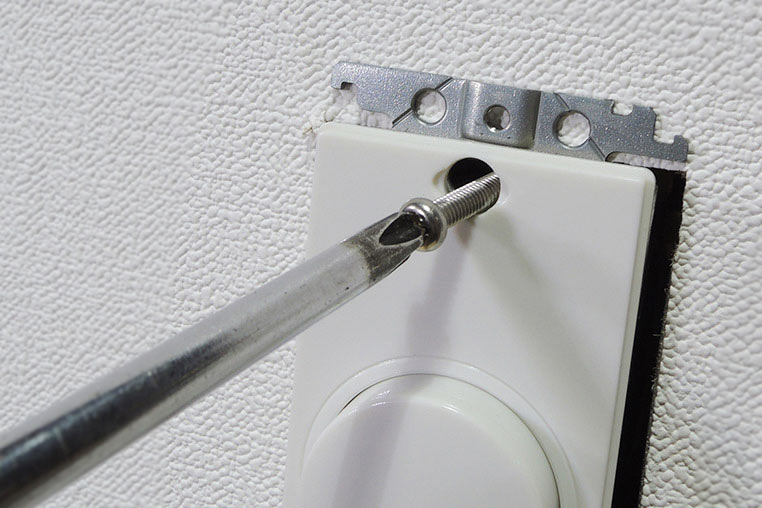

  そしてネジ留めします。


•

  今回は15ミリ厚の木の板が相手なので、付属のネジだとちょっと短くて、長めのネジを用意しました。


•

  調光器とスイッチボックスを固定すれば、スイッチボックスが落ちる心配もないのかな。

•

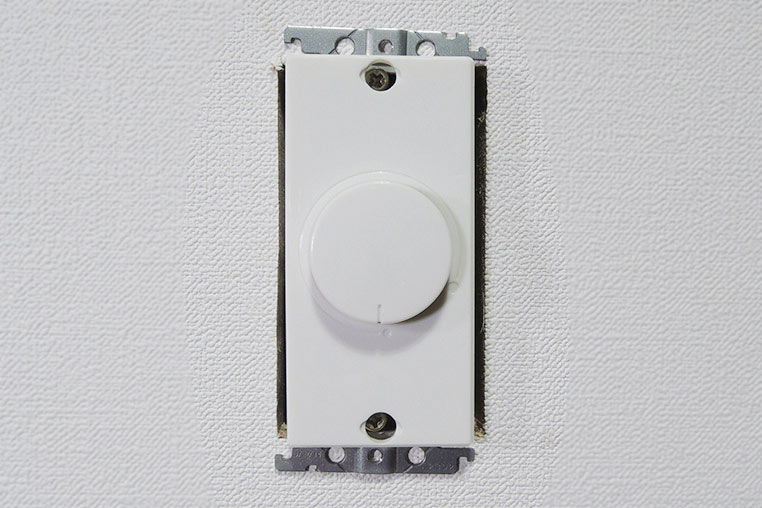

  そうですね。この時点で、スイッチボックスと調光器のプレートで、壁を挟み込むような状態になっているので、落ちません。

•

  壁をサンドイッチしたような状態ね。

•

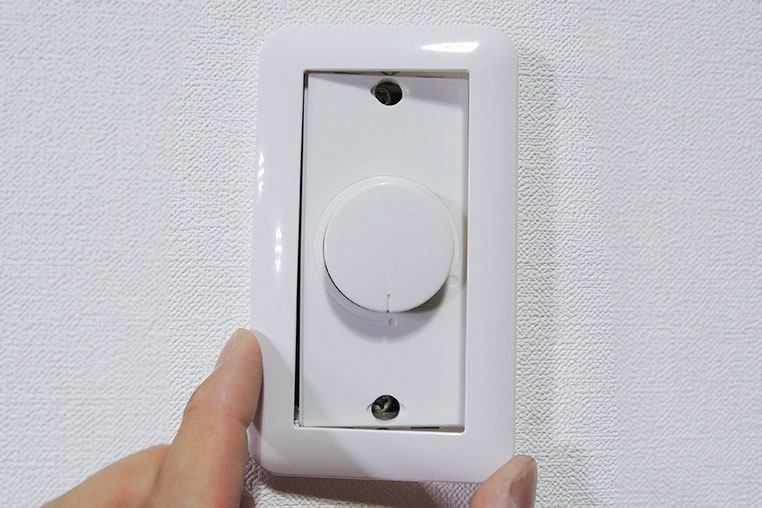

  ここまでくれば、あとはもうカンタン。スイッチボックスの付属品のプレートを取り付けます。


•

  カバーには上下の向きがあります。表記があるので、上下逆にならないようにかぶせます。


•

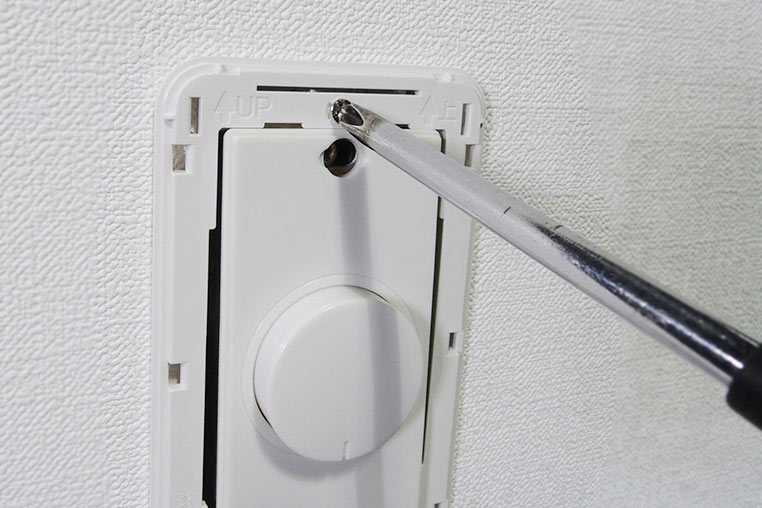

  カバーもネジ留めできた。

•

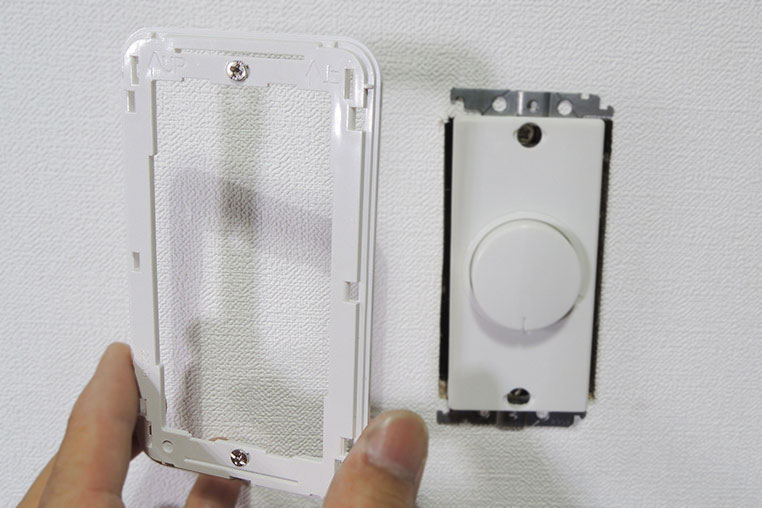

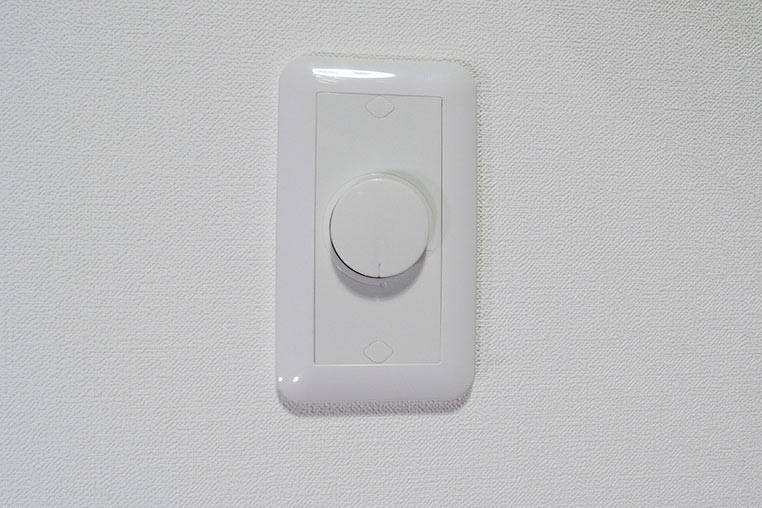

  その上に最終的なフタとなるパネルを取り付けます。


•

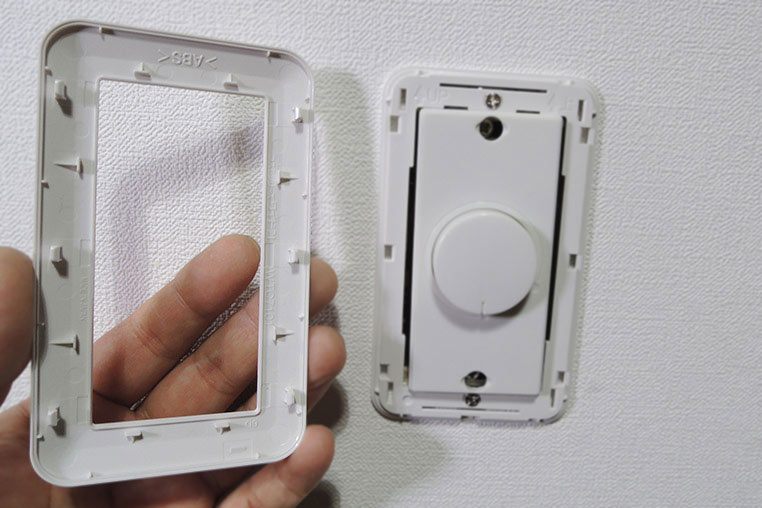

  これはネジではなくて、ツメでパチンと留まるようになっています。


•

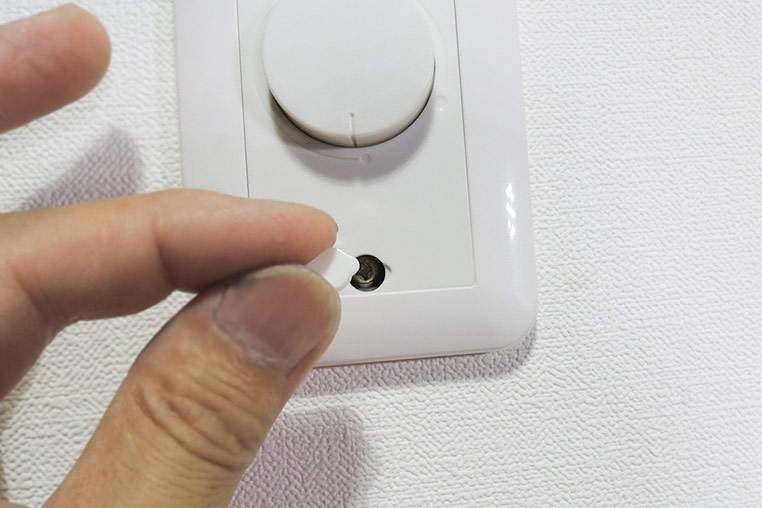

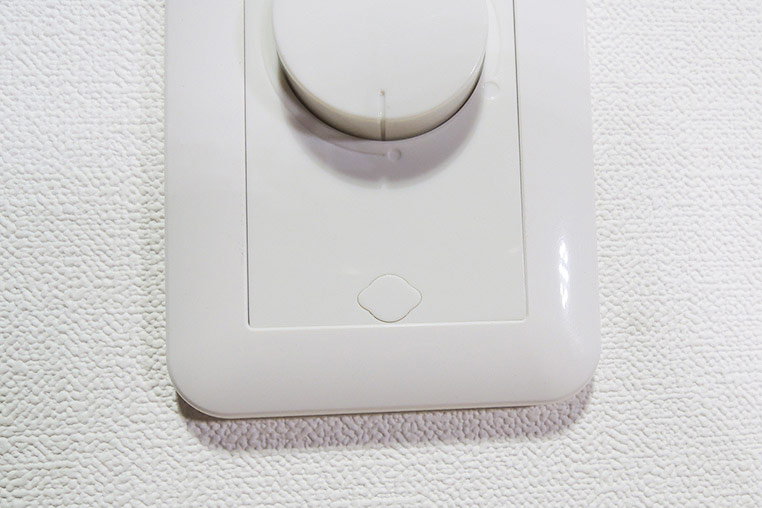

  最後に、DCボリューム調光器に付属しているネジ穴隠しを付けます。


ネジ穴が隠れる

•

  以上のように、穴さえ開けてしまえば取り付けは難しくはありません。


•

  う～ん。リビングルームっぽい雰囲気！

•

  確かに。普通に家用の調光器にしか見えないね。

•

  このように住宅用のスイッチボックスを使って、DCボリューム調光器を埋め込むと、家のインテリアによく馴染みます。
